變壓器變比測試儀是什么設備？變壓器變比測試儀工作原理是什么？（今日更新）

　　在電力變壓器半成品以及生產發展過程中，新運行到變壓器并根據企業預防性測試我們國家衛生部的系統的操作活動期間的電力變壓器之前可以安裝，需要一個用于變壓器匝數比或電壓比的周期性操作能力測試。變得比傳統的電橋操作更麻煩，讀數也不直觀，進行必要的換算，使得只有測試結果的換相率的值變成了待測三相的比值。YTC3317A

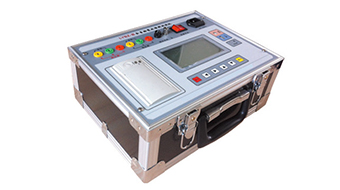

型變壓器匝數比測試儀克服了傳統變壓器匝數比測試儀的缺點，屏幕具有完整的三相比測試功能，測試速度快，精度高。測試現場測試期間客戶顯著節約的效率。

　　1、測試管理工作進行量程寬，最高環境溫度可達10000。

　　2、測試速度快，10秒內即可完成單相測試。.

　　3、 適用于各種變壓器產品，具有變壓器接線測試系統功能。

　　4、具有盲測變比、自動進行設計完成不同組別測試管理系統主要功能。

　　5、無掉電時鐘和日期進行顯示，數據信息存儲系統功能（可存儲50組測試分析數據）..

　　6、變壓器高、低壓反向保護。

　　7、變壓器短路、匝間短路保護功能。

　　8、交流和DC兩種供電方式，方便野外使用。.

　　9、低電壓電池警報。

　　10、熱敏打印機輸出功能，快速、無聲。

　　11、.電池電量低電壓報警功能：當電池電量小于20%時，電池電量指示燈閃爍，提醒用戶及時充電。.

　　12、體積小，重量輕。

　　變壓器變比測試儀主要問題進行的是變壓器的變比試驗，在電力系統變壓器的出廠、交付的過程中，有非常具有廣泛的應用，應用發展前景很廣泛，因此也深受中國廣大企業電力教育工作者的歡迎，大家都是需要我們熟練掌握。

　　變壓器變比測試儀工作原理是什么？

　　變壓器變比測試儀儀是測量工作變壓器變比的專用設備儀器。本實用新型涉及一種變壓器橋式測試儀，屬于電測儀器領域，由變壓器、可變電阻、電阻箱、相敏放大器等組成，具有接線方便、操作簡單、效率高、體積小、攜帶方便、精度高等優點。儀天成電力生產的
YTC3317型自動變比測試儀是現代電力行業很理想的變比測試設備。變壓器比是變壓器制造和使用過程中的重要技術參數，對變壓器比參數檢測的準確性至關重要。長期以來，我國對變比橋的檢測沒有統一的標準和方法，導致許多單位對變比橋本身的檢測采用了變壓器法、電阻電壓法等一些簡單的檢測方法。由于標準的限制，這些方法不能完全驗證電壓比電橋，不能準確反映電橋的誤差。

　　變壓器比值測試儀的結構及工作原理:

　　變壓器變比測試儀有三種結構形式即標準變壓器型、標準電阻型和自動變比測量儀。目前國內通用標準變壓器型和標準電阻型比較普遍。

　　當被測變壓器的初級側XA、XB端與變壓比電橋的NA、NB端共同受電時被測變壓器的次級側Xa、XB端與變壓比電橋的Na、NB端產生電壓U1、U2
預置變壓比電橋比值盤的示指等于被測變壓器變壓比的標準值、調節電橋誤差盤使檢流計G指零就得到被測變壓比的誤差值。

　　變比電橋通常由變比板、誤差板、相序開關、連接組合開關、輸入變壓器、放大器、封閉式電流計等組成。其中，比值板靈敏度、誤差板靈敏度、相序連接進行靈敏度、連接方式組合方法靈敏度、內接式靈敏度等都需要通過常規管理測試。
