互感器測試儀怎么接線？

　　互感器（CT/PT）測試儀是一種專門用于測試電力系統中互感器參數的儀器設備。在電力系統中，互感器是一種重要的電氣回路元件，用于實現電氣量的互感變換，是保證電氣系統穩定運行的重要保障。因此，在互感器的選型和使用上，需要嚴格遵循相關規范和要求，同時還需進行定期檢測和維護。

　　接下來，我們將介紹互感器測試儀的接線方法及注意事項。

　　一、普通電流互感器的接線圖

　　普通電流互感器是電力系統中常見的一種互感器，用于將高電壓側電流變換為低電壓側的電流，以實現電氣量的測量和保護。其一次側電流是從P1端子進入，從P2端子出來；即P1端子連接電源側，P2端子連接負載側。電流互感器的二次側電流從S1流出，進入電流表的正接線柱，電流表負接線柱出來后流入電流互感器二次端子S2，原則上要求S2端子接地。具體的接線圖如下所示：

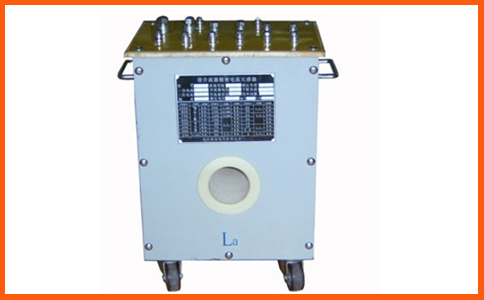

　　普通電流互感器接線圖

　　二、互感器測試儀的接線方法

　　1.電流互感器測試儀接線方法：

　?。?）一次側加電流載體（AC 220V/50Hz），

　?。?）將電流互感器一次側的P1、P2接入測試儀相應插口

　?。?）測試儀接入電流負載、或直接接短路端子，開啟測試儀自檢功能

　?。?）調整測試儀的顯示值到1A或5A的標準值，完成測試。

　　電流互感器測試儀的接線示意圖如下所示：

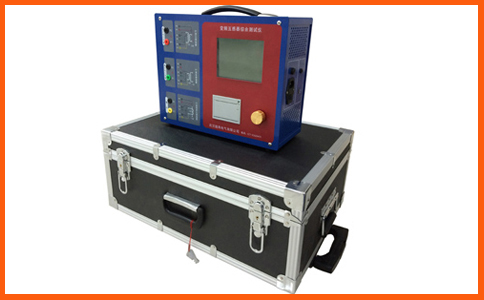

　　電流互感器測試儀接線圖

　　2.電壓互感器測試儀接線方法：

　　（1）先將測試儀的二次側兩根導線分別接在被測試的電壓互感器的二次側的兩個端子上；

　　（2）將測試儀的一次側的兩根導線接在計算機身上的兩個接口上；

　　（3）按照測試儀的使用手冊進行具體的測試操作。

　　電壓互感器測試儀的接線示意圖如下所示：

　　電壓互感器測試儀接線圖

　　三、互感器測試中的注意事項

　　接線時需注意保證安全，避免發生觸電等意外情況；

　　在測試之前，需要進行仔細的檢查，確保測試儀器工作正常；

　　測試儀器的選擇應根據實際需求和被測試設備的特點來確定；

　　在測試過程中，需要根據儀器的使用手冊仔細操作，以保證測試結果的準確性。

　　互感器是電力系統中不可或缺的元件，對其進行定期檢測和維護，將能夠有效地提高電力系統的運行效率和安全性。而互感器測試儀作為一種專門用于測試互感器參數的儀器設備，其正確的接線方法和使用注意事項，也是保證測試結果準確性和工作安全的關鍵所在。
