變電站備自投試驗入門手冊

來源：作者：kvtest 時間：2020-07-14 14:44:41 閱讀量：

[前言]：一、備自投試驗?zāi)康?備用電源自動投切（備自投）裝置主要由于以下三點原因可能無法正常動作： 1.微機裝置長期處于運行狀態，機器存在死機可能； 2.一次設備比如：斷路器、閘刀等由于長期未動作存在卡澀現象； 3.備自投的邏輯結構（可參考說明書）中邏輯判斷條件眾多

一、備自投試驗?zāi)康?/div>

備用電源自動投切（備自投）裝置主要由于以下三點原因可能無法正常動作：

1.微機裝置長期處于運行狀態，機器存在死機可能；

2.一次設備比如：斷路器、閘刀等由于長期未動作存在卡澀現象；

3.備自投的邏輯結構（可參考說明書）中邏輯判斷條件眾多，其中任一個條件不滿足就會造成無法正常工作。

因此對長期未實際動作過的備自投裝置進行帶負荷投切試驗。通過試驗，有效解決備自投裝置存在的隱患，以保證電網相關設備及線路在發生故障時，備自投裝置能夠發揮應有作用，保證電網安全可靠供電。

二、備自投試驗前準備及試驗流程

1備自投試驗前準備

（1）首先要了解設備試驗時的電網運行方式。

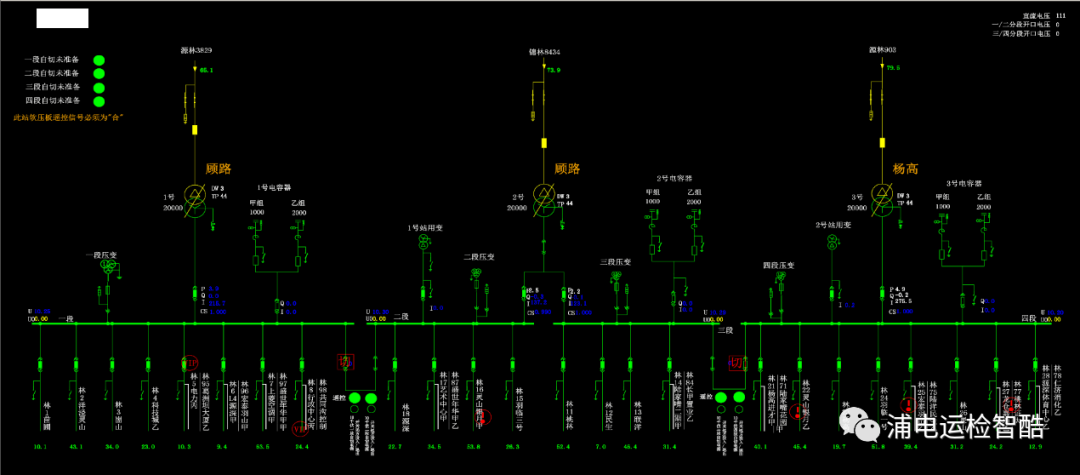

如圖一所示為35千伏某變電站一次接線圖，站內共有3臺主變。10 千伏母線分為四段，1號主變連接10千伏一段母線，2號主變連接10千伏二段母線和三段母線，3號主變連接10千伏四段母線（簡稱：三主變四分段接線）。

在進行任何試驗之前，必須要確認試驗時電網的運行方式：

圖一 35千伏某變電站一次接線圖

● 1號、2號，3號主變均在運行狀態；

● 10 千伏一/二/三/四段開關均在合閘位置。二/三段由2號主變供電，一/四段分別由1號/3號主變供電；

● 10千伏一/二段分段開關，10千伏三/四段分段開關均在熱備用狀態；

● 10千伏一/二/三/四段自切電源開關均在投入位置；10千伏一/二段分段，三/四段分段開關合閘壓板均在投入位置。10千伏一/二/三/四段壓變自切電壓小開關在合上位置。（注意檢查10千伏壓變低壓側二次回路不存在并列情況。）

（2）依據電網運行方式和備自投動作邏輯編寫自切試驗方案。并報告相關專業人員、運方、調度、領導審核批準。

（3）按照批準的試驗方案，做好開展實驗的相關準備工作。

（4）編寫好試驗步驟。

（5）編寫好試驗工作異常情況的應對預案。

（6）準備好現場需要使用的儀器、儀表等設備。

2備自投試驗流程

（1）按照備自投試驗操作票要求，當值變電運行操作人員匯報調度員后開始工作。

（2）認真核對現場電網設備運行情況是否與試驗方案中運行方式一致，并做好異常情況的預案準備。

（3）備自投試驗前需要先進行站用變自切試驗，保證備自投試驗過程中交流電源不失電。

（4）按照批準的試驗方案逐項進行試驗并打鉤。

（5）試驗結束后，與當值運行操作人員確認恢復到試驗前電網運行狀態。

三、備自投試驗

1自切跳2號主變10千伏二段開關

（1）試驗到壓板

●確認需要進行操作的倉位，防止誤入其他帶電間隔。

● 拍攝該倉位的壓板狀態以確保試驗后壓板正確復位。

● 把該倉位的需要操作的出口壓板打開。

首先根據試驗計劃，對2號主變10千伏二段開展自切到壓板試驗，即模擬2號主變10千伏二段母線失壓。

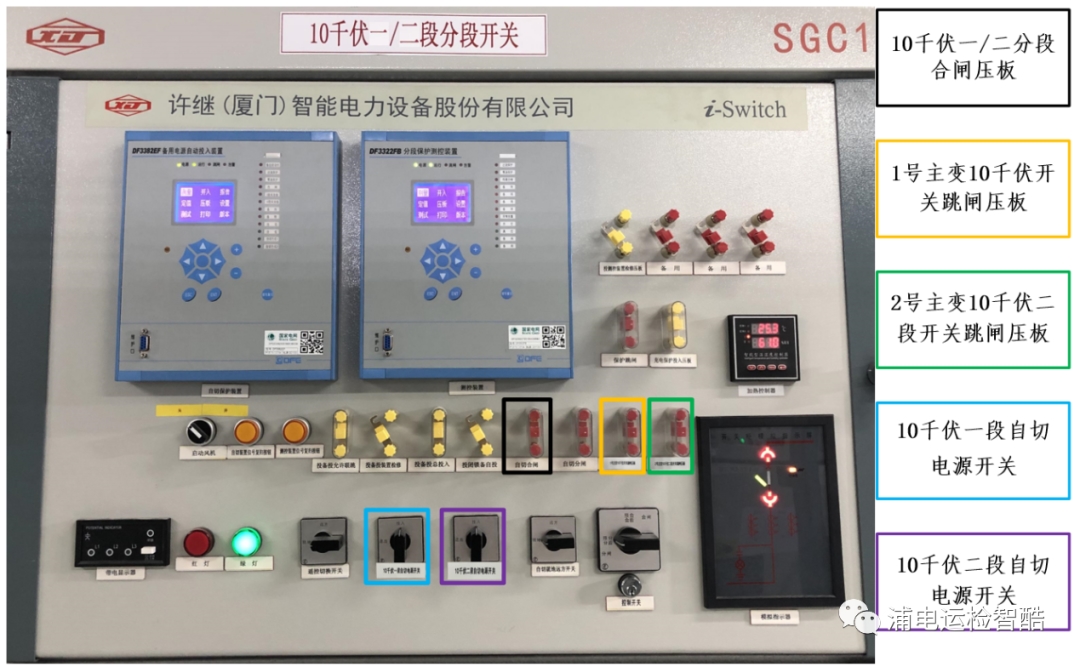

如圖二所示為10千伏一/二段分段開關柜，需要操作的是10千伏一段自切電源開關、10千伏二段自切電源開關、10千伏一/二分段合閘壓板、1號主變10千伏開關跳閘壓板、2號主變二段開關跳閘壓板。

圖二 10千伏一/二段開關柜

首先在10千伏一/二段分段開關柜上進行如下操作：

●確認需要進行操作的倉位，防止誤入其他帶電間隔。

● 拍攝該倉位的壓板狀態以確保試驗后壓板正確復位。

● 把該倉位的需要操作的出口壓板打開。

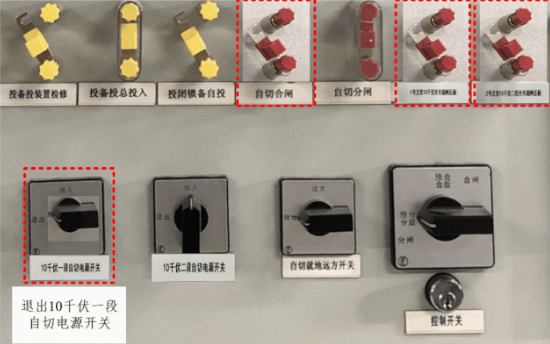

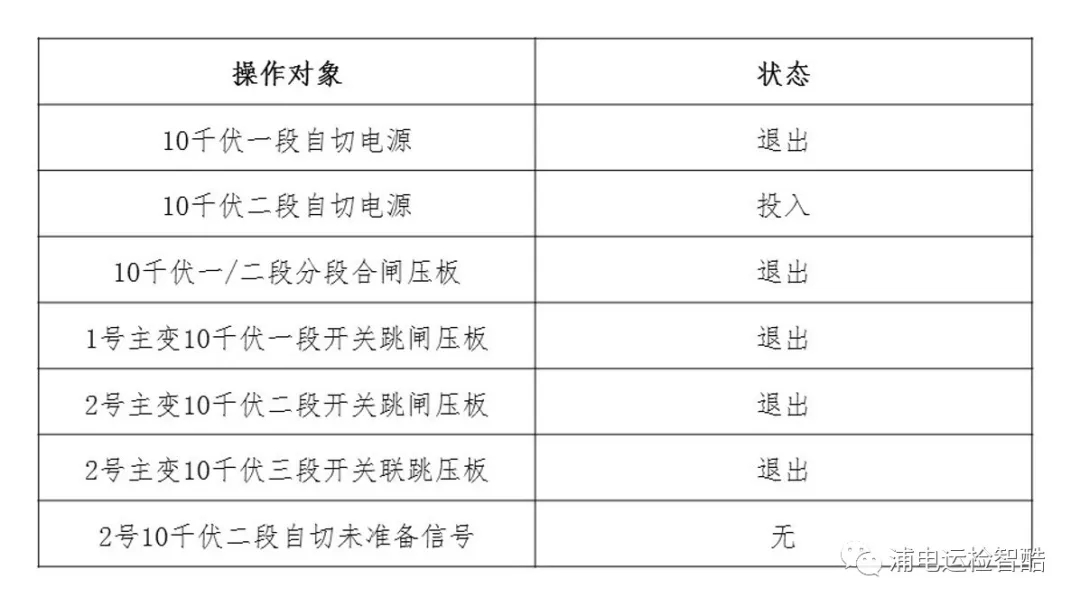

操作之后的10千伏一/二段分段開關柜的狀態如圖三所示：

圖三 10千伏一/二段開關柜

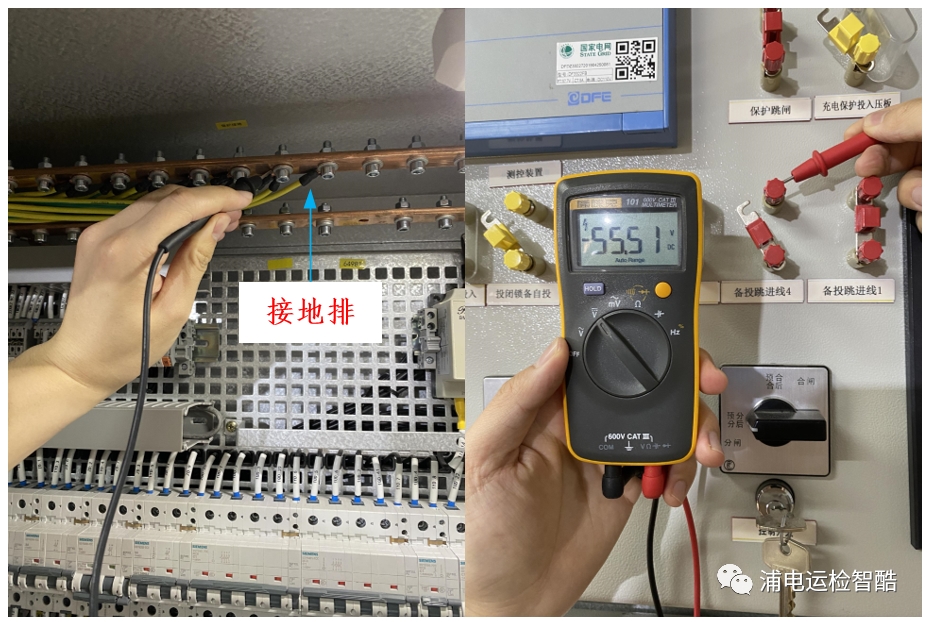

請注意使用萬用表前，如圖四所示首先確保萬用表工作正常。萬用表投入到直流電壓檔位，先用黑表棒接倉內接地排，后用紅表棒接壓板上樁頭，萬用表分別測量每個壓板上、下樁頭的電壓，萬用表顯示-55V（5V）說明萬用表正常并記錄，以便試驗結束時核對狀態。

圖四測試萬用表

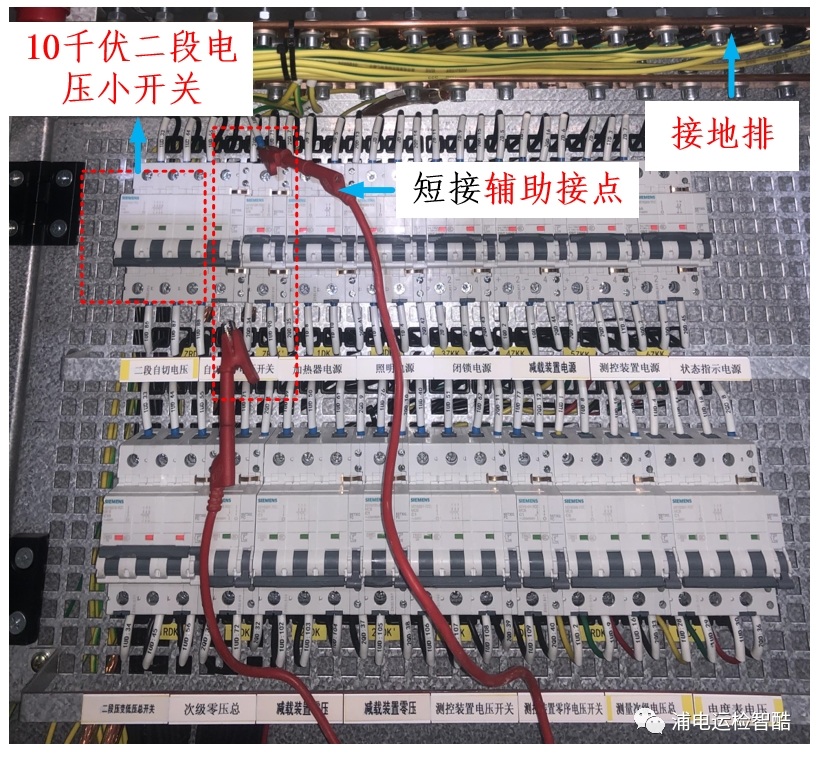

之后，如圖五為2號主變10千伏二段壓變/避雷器柜，應短接10千伏二段自切電壓小開關輔助節點，并拉開10千伏二段自切電壓小開關。

本試驗方案中均使用斷開二次電壓的方式進行，這個方案的優點是自切動作時間短，不會有明顯失電過程，從而所轄下級開關站不會失去進線電源而導致開關站備自投動作。缺點是不能完全模擬一次失電，對壓變的功能無法驗證。

圖五 2號主變10千伏

二段壓變/避雷器柜內

在10千伏一/二段分段開關柜上，用萬用表測量2號主變10千伏二段開關跳閘壓板下樁頭是否有+55V，有則說明備自投試驗到壓板成功，退出10千伏二段自切電源開關，恢復信號。

在10千伏二段壓變/避雷器柜內，合上10千伏二段自切電壓小開關，拆除短接線，恢復接線方式，投入10千伏二段自切電源開關，測量壓板無電壓。

（2）實切試驗

根據試驗計劃，對2號主變10千伏二段開展實切試驗。試驗過程為：拉開10千伏二段自切電壓小開關，備自投裝置跳開2號主變10千伏二段開關，然后合上10千伏一/二段分段開關。

注意：試驗過程中，會造成二段母線上瞬時失電或電壓波動。

準備

在10千伏一/二段分段開關柜上：

● 測量10千伏一/二段分段合閘壓板（退出狀態）若上樁頭為-55V，下樁頭為0，即投入該壓板。

● 測量1號主變10千伏一段開關跳閘壓板（退出狀態），若上樁頭為-55V，下樁頭為0，即投入該壓板。

● 測量2號主變10千伏二段開關跳閘壓板（退出狀態），若上樁頭為-55V，下樁頭為0，即投入該壓板。

試驗

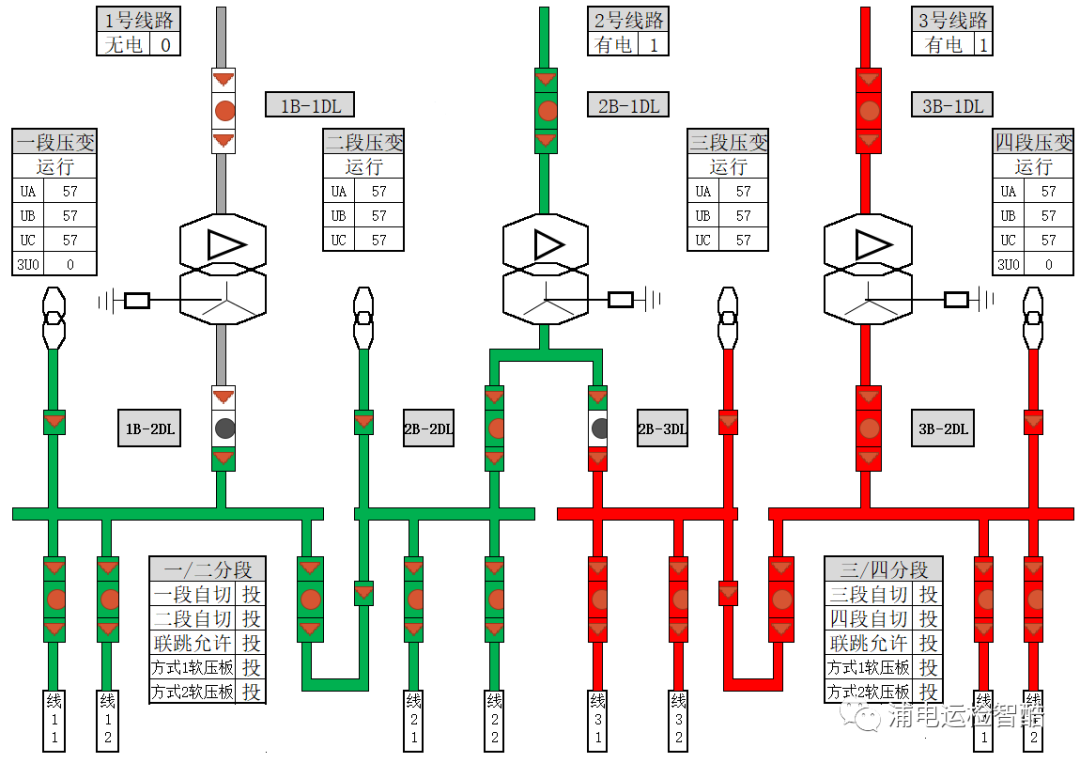

模擬2號主變10千伏二段開關跳閘，導致2號主變10千伏二段母線失電，備自投裝置合上10千伏一/二段分段開關。如圖六所示，實切試驗后1號主變向10千伏一段和二段母線供電。

圖六自切跳2號主變10千伏

二段開關后的一次接線圖

在10千伏二段壓變/避雷器柜內，短接10千伏二段自切電壓小開關的輔助節點，拉開10千伏二段自切電壓小開關。此時，備自投裝置跳開2號主變10千伏二段開關，合上10千伏一/二段分段開關，從而保證二段母線供電。

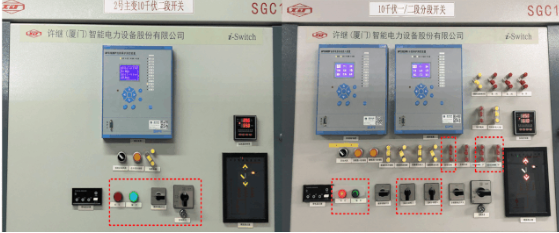

如圖七所示，在2號主10千伏二段開關柜上，檢查10千伏二段開關在分閘位置（綠色燈亮）。如圖七所示，在10千伏一/二段分段開關柜上，檢查10千伏一/二分段開關在合閘位置（紅色燈亮）。此時，說明自切保護動作正確。

圖七 (a) 2號主10千伏二段開關柜

(b) 10千伏一/二段分段開關柜

恢復

●在10千伏一/二段分段開關柜上，退出10千伏二段自切電源開關。

● 在10千伏二段壓變/避雷柜內，合上10千伏二段自切電壓小開關，拆除輔助節點短接線。

● 在2號主變10千伏二段開關柜上，合上2號主變10千伏二段開關的控制開關（紅色燈亮）。

● 在10千伏一/二段分段開關柜上，斷開10千伏一/二段分段開關（綠色燈亮）。操作到此，恢復為試驗前狀態，該項試驗結束。

2自切跳1號主變10千伏開關聯跳2號主變10千伏三段開關

（1）試驗到壓板

● 確認需要進行操作的倉位，防止誤入其他帶電間隔。

● 拍攝該倉位的壓板狀態以確保試驗后壓板正確復位。

● 把該倉位的需要操作的出口壓板打開。

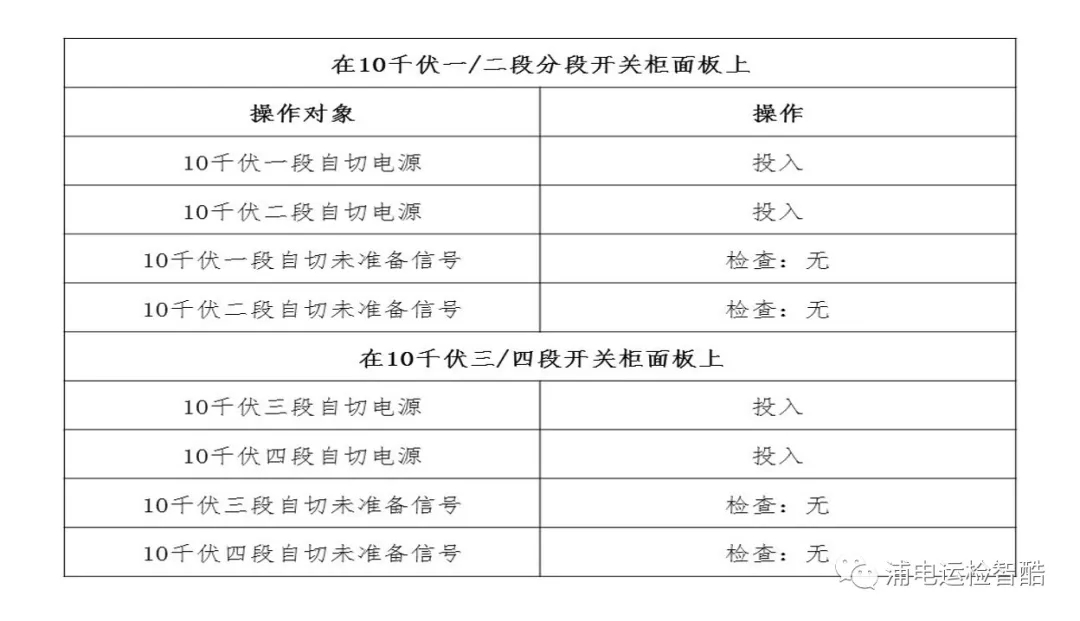

首先根據試驗計劃，1號主變10千伏一段試驗到壓板即模擬10千伏一段母線失壓。在10千伏一/二分段開關柜上進行如下操作：

之后，在10千伏一段壓變/避雷器柜內，短接10千伏一段自切電壓小開關輔助節點，并拉開10千伏一段自切電壓小開關。

在10千伏一/二段分段開關柜上，用萬用表測量1號主變10千伏開關跳閘壓板上樁頭是否有+55V，有則說明備自投試驗到壓板成功。退出10千伏二段自切電源開關，恢復信號。

在10千伏一段壓變/避雷器柜內，合上10千伏一段自切電壓小開關，拆除短接線。

（2）實切試驗

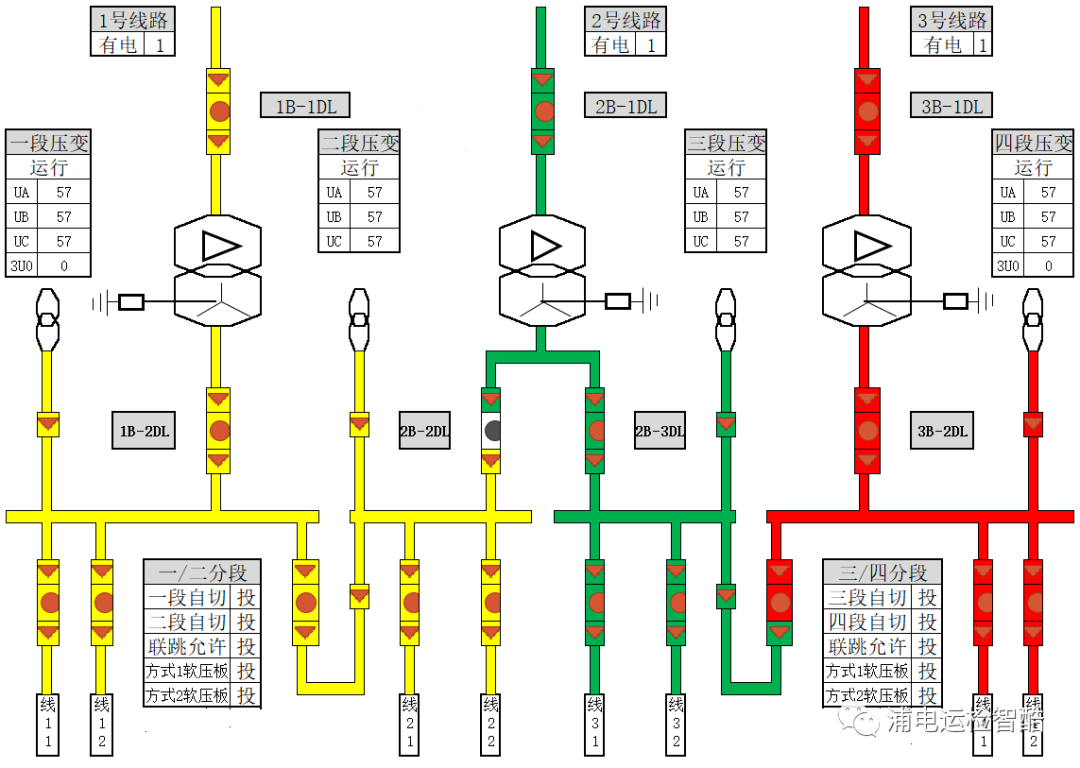

如圖八所示，1號主變10千伏開關跳閘，此時10千伏一段母線失電，備自投啟動，合上10千伏一/二段分段開關，保證10千伏一段母線供電，同時聯跳2號主變10千伏三段開關，此時10千伏三段母線，合上10千伏三/四段分段開關，保證10千伏三段母線供電。

注意：該試驗過程中，會造成一段、三段母線瞬時失電或電壓波動。

準備

在10千伏一/二分段開關柜上：

● 測量10千伏一/二段分段合閘壓板（退出狀態），若上樁頭為-55V，下樁頭為0，即投入該壓板。

● 測量1號主變10千伏一段開關跳閘壓板（退出狀態），若上樁頭為-55V，下樁頭為0，即投入該壓板。

在10千伏三/四分段開關柜上：

● 測量10千伏三/四段分段合閘壓板（退出狀態），若上樁頭為-55V，下樁頭為0，即投入該壓板。

● 測量2號主變10千伏三段開關跳閘壓板（退出狀態），若上樁頭為-55V，下樁頭為0，即投入該壓板。

試驗

如圖八所示，1號主變10千伏開關跳閘，備自投合上10千伏一/二段分段開關后聯跳2號主變10千伏側三段開關，并合上10千伏三/四段分段開關。

圖八自切跳1號主變10千伏一段開關后

聯跳2號主變10千伏三段開關

在10千伏一段壓變/避雷器柜內，用短接線短10千伏一段自切電壓小開關的輔助節點，拉開10千伏一段自切電壓小開關。

此時，備自投裝置跳開1號主變10千伏一段開關和2號主變10千伏三段開關，合上10千伏一/二段分段開關，合上10千伏三/四段分段開關，保證10千伏一段/三段母線供電。

在1號主變10千伏一段開關柜上，檢查10千伏一段開關在分閘位置（綠色燈亮）。在10千伏一/二段分段開關柜上，檢查10千伏一/二分段開關在合閘位置（紅色燈亮）。

在2號主變10千伏三段開關柜上，檢查2號主變10千伏三段開關在分閘位置（綠色燈亮）。在10千伏三/四分段開關柜上，檢查10千伏三/四段分段開關在合閘位置（紅色燈亮）。此時，說明自切保護動作正確。

恢復

● 在10千伏一/二段分段開關柜上，退出10千伏一段自切電源開關。在10千伏三/四段分段開關柜上退出10千伏三段自切電源開關。

● 在10千伏一段壓變/避雷器柜內，合上10千伏一段自切電壓小開關，恢復輔助節點。

● 在1號主變10千伏一段開關柜，合閘1號主變10千伏的控制開關（紅色燈亮）。

● 在10千伏一/二段分段開關柜上，分閘10千伏一/二段分段的控制開關（綠色燈亮）。

● 在2號主變10千伏三段開關柜上，合閘操作2號主變10千伏三段的控制開關（紅色燈亮）。

● 在10千伏三/四段分段開關柜上，分閘10千伏三/四段的控制開關（綠色燈亮）。

● 操作到此，恢復至試驗前狀態，該項試驗結束。

備注：試驗10千伏三/四分段自切試驗時，與上述試驗流程同理。

繼電保護及配電自動化專業負責人建議

1在準備工作中，應先對該試驗變電站下轄的10千伏開關站進行巡視，確保10千伏開關站兩路進線正常運行，備自投在運行狀態，分段開關在熱備用狀態。防止下轄單電源運行的10千伏開關站因上級變電站自切試驗導致全站失電。

2某些變電站是三主變六分段接線即每個主變帶兩段母線，自切方式與三主變四分段接線的自切方式相同。某些變電站主變是二主變?nèi)侄谓泳€，這些變電站的備自投沒有轉負荷聯跳功能。

3備用電源自動投切裝置在實切試驗過程中如果發生故障怎么辦？

1）在編寫實切試驗方案時，應該將在試驗過程中可能發生的事故（故障）的應對預案編寫周全并經專業人員討論及有關領導批準，作為試驗工作的重要內容。

2）試驗過程中，若發生故障，應立即終止試驗，迅速進行事故處理。故障處理結束后，視電網運行情況，再考慮是否繼續進行試驗。
