直流高壓發生器操作流程和運用時注意事項

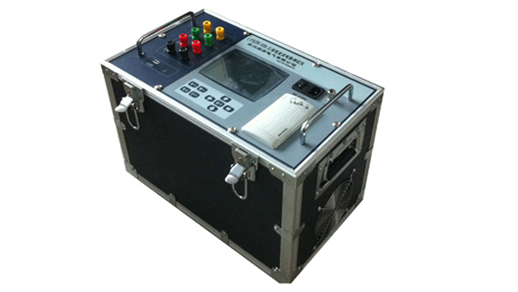

LYSZR-5A10A三通道直流電阻測試儀3.

直流高壓發生器操作流程

　　1.試驗器在運用前要查驗其完好率，聯接電纜線不該有短路和短路故障，機器設備無破損等毀壞。

　　2.將主機箱.倍壓筒置放到適合部位各自聯接好電纜.電線接頭和電源插頭，維護電線接頭與工作中電線接頭及其放電棒的電線接頭均應直接收到試品的接地線上（即一點接地裝置）。禁止各電線接頭彼此串連，因此，應應用ZGF電線接頭。

　　3.電源總開關放到關閉部位并查驗變壓電阻器應在零位。過電壓維護整時間常數一般為試驗電壓的1.1倍。

　　4.滿載升壓認證過電壓維護整定值是不是靈巧。

　　5.接入電源總開關，這時紅燈亮，表明開關電源接入。

　　6.按開關按鈕，則綠燈亮，表明高壓接入。

　　7.順時針平穩調整變壓電阻器，輸出端即從零開始升壓，升到所需電壓后，按照規定時間記錄電流表讀數，并查驗控制柜及高壓輸出線有沒有異常情況及響聲。

　　8.降血壓，將變壓電阻器回零后，隨后按翠綠色按鍵，斷開高壓并關掉電源總開關。

　　9.對被試品開展泄露及直流電抗壓試驗。在開展查驗試驗確定試驗器無異?，F(xiàn)象后，就可以逐漸開展試品的泄露及直流電抗壓試驗。將試品.接地線等聯接好，查驗沒有問題后即開啟開關電源。

　　10.升壓至所需電壓或電流量。升壓速率以每秒鐘3-5KV試驗電壓為宜。針對大溶性試品升壓時還需監控電流計電流不超過試驗器的zui大電流。對小電容器試品如活性氧化鋅高壓避雷器.磁吹高壓避雷器等先升到所需電壓(開關電源)的95%,再遲緩細心升到需要的電壓(電流量),隨后從數顯電流表上讀取電壓(電流量)值.如需對活性氧化鋅高壓避雷器開展0.75UDC1mA精確測量時，先升到UDC～1mA電壓值，隨后按住淡黃色按鍵，這時電壓即降至以前的75%，并保證此情況。這時可載入微安數。精確測量結束后，變壓電阻器反方向返回零按住翠綠色按鍵。需再度升壓時按開關按鈕就可以。

　　必需時要外接高壓高壓分壓器核對控制柜上的直流電高壓標示。

　　11.試驗結束，降血壓，斷電。

　　12.幾類測量法：

　　a.當精準測量被試品漏電流時，則應在高壓側串入高壓微安表

　　微安表務必有金屬材料屏蔽掉，應使用屏蔽掉與被試品聯接。高壓導線的屏蔽掉引出來應與儀表盤端屏蔽掉密切聯接。假如被試品的主要表現污濁要清除被試品表層漏電流的危害可在被試品高電位連接端luo體金屬材料銅線密切繞兩圈后與高壓導線的屏蔽掉相聯接。

　　b.對活性氧化鋅.磁吹高壓避雷器等被試品接地裝置端可拆卸的情形下，也可采取在被試品的底端（地電位差側）串入電流計開展測定的方法。若想清除被試品表層漏電流的危害，可以用軟的裸銅心線在被試品地電位差端繞上兩圈并與屏蔽電纜的屏蔽掉相聯接。

　　13.針對活性氧化鋅高壓避雷器等小電容器試品一般通過測壓儀電阻器充放電時間迅速。而對電纜線等大電容器試品一般要等到試品電壓自放至試驗電壓的20%下列，再利用搭配的放電棒開展充放電。待試品充足充放電后掛好電線接頭，才容許開展高壓導線的拆卸和拆換布線工作中。

　　14.維護行為后的使用在應用全過程中發覺綠燈滅，信號燈亮，電壓降低，即是維護姿勢。這時應關掉電源總開關，控制面板顯示燈均沒亮。將變壓電阻器退還零位，一分鐘后休眠內電力電容器充足充放電后才容許再度開啟電源總開關。再次開展?jié)M載試驗并查清情形后可再度升壓試驗。

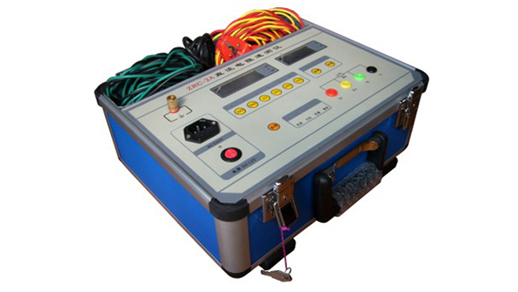

LYZR-2A直流電阻快速測試儀3

　　直流高壓發生器的運用的注意事項及維護保養

　　直流高壓發生器選用高頻率倍壓電路，運用新的PWM高頻率脈沖寬度調制技術性，閉環控制調節，選用了工作電壓大意見反饋，使工作電壓穩定性大大提高。并依據電磁兼容測試性理論，選用獨特屏蔽掉、防護和接地線等對策。使直流高壓發生器完成了高質量、攜帶式，并能承擔額定電流放電而不毀壞。是適用電力企業、礦山企業驅動力單位、科研機構、鐵路線、化工廠、發電站等對活性氧化鋅高壓避雷器、磁吹高壓避雷器、電線電纜、發電機組、變電器、電源開關等設施開展直流高壓實驗，是新時代理想化的替代品。

　　應用安全防護常見問題

　　1、直流高壓實驗器的研究工作人員一定是具備“交流耐壓試驗從業資格證”的技術專業工作人員

　　2、應用直流高壓發生器儀器設備請客戶務必按《電力安規》168條要求，并在工作中開關電源進到實驗器前改裝2個顯著斷掉點.

　　3、直流高壓在200KV及上述時，雖然實驗工作人員穿絕緣安全鞋且處于間距之外，但因?yàn)轶{壓直流正離子遍布的危害，會使相鄰的身體上具有不一樣的直流電位差，實驗工作人員不必相互之間揮手或拿手觸碰接地體等不然會出現輕度觸電狀況，一般不容易對人會產生損害。電纜試驗務必應用功率電阻。

　　4、對大電容器試品放電時，不可以將放電棒馬上觸碰試品，先要將放電棒慢慢貼近試品，至一定間距氣體空隙逐漸分散放電有嘶嘶聲。當無聲響時可以用放電棒放電，后立即電線接頭放電。

　　儀器設備的維護保養

　　1.儀表儀器長期無需時要每一個月插電10min之上；

　　2.長期性郊外應用時要維持設備的外界清理；

　　3.儀器設備庫房應保證干躁并自然通風；

　　4.常常查驗各個地方防污設備，發覺損壞或聯接松脫，應妥善處理，防止風沙滲入，毀壞機器設備
