變壓器容量空負載測試儀的特點及使用時注意事項

　　變壓器空載負載特性測試儀是我公司精心開發、研制的專門用于變壓器空載、負載參數測量的高精度儀器。它可對各種變壓器的空載電流、空載損耗、短路損耗、阻抗電壓等一系列參數可進行精密的測量。該儀器具有體積小、重量輕、測量準確度高、穩定性好、操作簡便易學等優點,完全可取代以往利用多表法測量變壓器損耗和容量的方法，接線簡單，測試、記錄方便，大大提高了工作效率。它以大屏幕圖形式液晶作為顯示窗口，圖形式菜單操作并配有漢字提示，集多參量于一屏的顯示界面，人機對話界面友好，使用簡便、快捷，是各級電力用戶的首選產品。

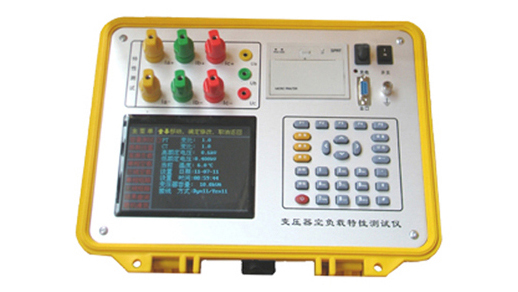

LYBT-C變壓器空載負載特性測試儀3

        變壓器容量測試儀具有以下特點

　?。?）此儀器為升級產品，與容量分析儀相比較，此儀器重量減輕，且增加了空負載測試功能。

　　（2） 3KV～10KV級及35KV級，容量為10KVA～31500KVA的配電變壓器的標稱容量等級。

　?。?） 一體化設計，充電電池、充電器等均在儀器內，無需任何輔助，即可獨立完成現場測試。

　　（4） 采用彩色屏幕液晶顯示器，中文界面，操作極其簡便，所有試驗只需一鍵完成。裝有微型打印機，可打印測量或存儲數據。

　?。?） 本機配備存儲器，可存儲50臺變壓器的實測數據。

　?。?） 可選RS232，RS485，USB計算機接口，可與計算機聯機，利用公司提供的軟件，可現場生成測試報告，也便于統計、記錄和檔案的建立。

　?。?） 10kV配電變壓器無須輸入數據，一鍵即可快速測量出其容量、阻抗電壓、負載損耗等數據。

　　35kV配電變壓器只須輸入一次額定電壓，對非標變壓器輸入有關數據也可進行容量判斷。

　　（8） 可顯示容量、損耗、阻抗電壓、電壓、電流、功率因數、頻率等參數

　　（9） 整個測試過程均由儀器內部微控制器控制，三相電壓自動升壓、降壓，無需人工升、降。減輕勞動強度，避免誤操作。

　?。?0）采用高效鋰電池組，體積小，重量輕。

　?。?1）采用耐寒耐溫，密封防水，防摔防震的多功能工程塑料箱。

　?。?2）儀器內置不掉電時鐘。

LYBT-D變壓器空負載特性測試儀3

　　在變壓器出廠前及大修期間，變壓器的空載、負載實驗是變壓器廠商及供電、用電部門檢測變壓器質量，降低供電損耗的重要實驗項目。根據客戶實際需求及現場實驗條件，由我公司自主研制的GD型變壓器損耗參數測試儀,變壓器空載短路測試儀具有測試數據準確、可靠，人機界面對話直觀，操作簡便，攜帶方便等性能特點，是變壓器特性測試的更新?lián)Q代產品，更是電力部門及變壓器廠家的理想檢測設備。

　　變壓器容量特性測試儀注意事項

　　1 使用變壓器容量特性測試儀器時請按本說明書接線和操作。

　　2 接地端子應就近可靠接地。

　　3 測試開始前請輸入正確的設置參數，儀器內部校正運算都要依賴于輸入的設置參數。

　　4 測試菜單項選擇和實際測試項目及接線要一致。

　　5 電流回路用粗線連接，電壓回路用細線連接。

　　6 試驗加壓時，注意監測電壓、電流不要超過儀器額定值，以免損壞儀器。

　　7 測試過程中，不允許拆除地線及變壓器容量特性測試儀器接線，嚴禁帶電接拆線操作。

　　8 單相測量時必須用A相測量。

　　9 為安全起見，測試完成后應儲存數據，然后斷開三相測試電源，再翻看測試結果數據或從存儲器中仔細查看各項數據。
