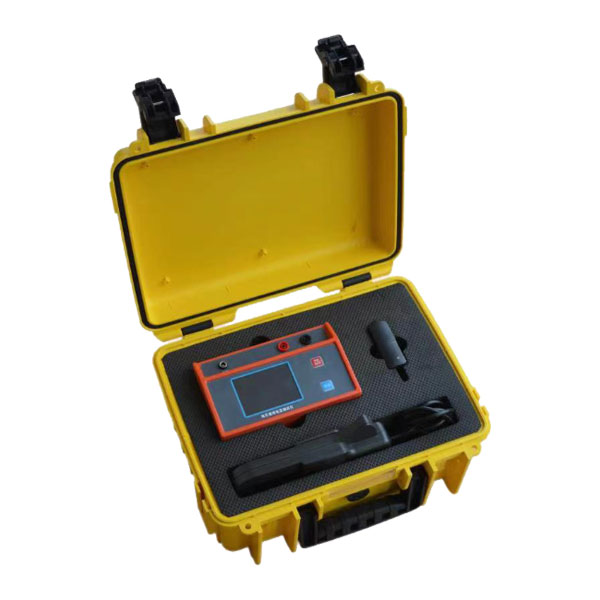

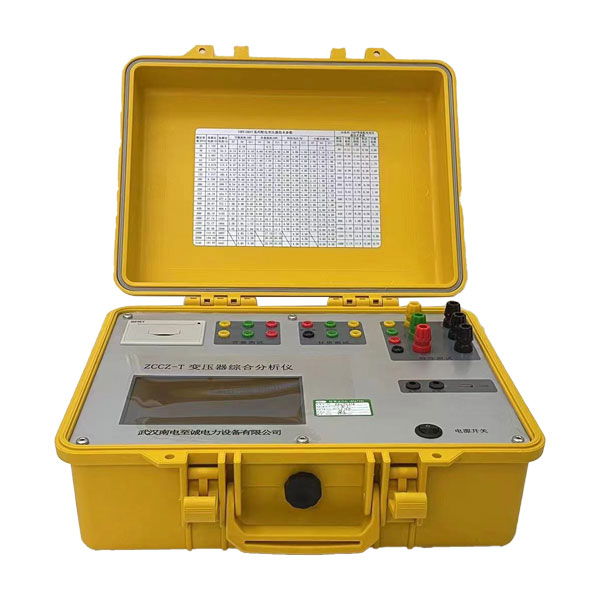

ZCCZ-T變壓器材質（特性）分析儀

ZCCZ-T變壓器材質（特性）分析儀是我公司研發人員專門針對不良電力用戶偷逃基本電費、私自增容、不良企業生產變壓器以鋁代銅的問題而研發設計的新型儀器，是專門用于變壓器容量、特性參數測量、干式變壓器材質的高精密儀器。

隨著科學技術的進步，材料特性也發生了很大變化，變壓器供應商用鋁制變壓器來冒充銅制變壓器，給需求單位帶來很大損失。這一問題一直困擾供電局，應供電局邀請與指導，我公司根據銅、鋁、溫度特性等參數研發生產了一款材質分析儀，此設備專門用來測試甄別變壓器的材質。

本產品采用七寸全觸真全彩液晶顯示器，中文顯示，簡便快捷的菜單式操作，人機界面友好。儀器內部自帶高效能可充電電池，無需外接電源即可工作。電池一次完全充電可連續測量100臺套以上的變壓器。儀器內可提供三相精密50Hz正弦波交流測試電源，在測量變壓器容量及變壓器短路（負載）損耗時不需要外接三相測試電源及調壓器、升流器等輔助設備，從而大大提高了工作效率。

本儀器為多功能測量儀器，相當于往常兩種測試儀器：即有源變壓器容量測試儀+變壓器特性參數測試儀。它可對多種變壓器的容量、型式、空載電流、空載損耗、短路（負載）損耗、阻抗電壓等一系列工頻參數進行精密的測量。

1、判別10KV等級干式變壓器線圈材質，根據銅、鋁金屬材料的熱電效應特性原理，判別出變壓器高低壓繞組材質。采用非接觸方式加熱配電變壓器繞組出線端子導電桿（排），同步測量配電變壓器繞組端子電氣參數，程序自動判別輸出判斷繞組材質屬性；

2、7寸、1024*800分辨率，全觸摸真彩大屏幕顯示；

3、功能界面集設置、測試過程及結果一屏顯示，方便設置參數和測量結果對比查看；

4、可現場測量多種配變、電變變壓器容量，無需另配電源，檢測更方便、更快捷；

5、結合外配電源以及調壓、升壓、升流等設備，可測量各種變壓器的空載電流、空載損耗、阻抗電壓、短路（負載）損耗等變壓器特性數據；

6、所有測試結果均自動進行了相關校正。您只需輸入相關參數（如溫度、空載校正系數等），儀器即可自動進行諸如：波形畸形校正、溫度校正、非額定電壓校正、非額定電流校正等多種校正，使測試結果準確度更高；

7、變壓器特性測量中，電壓*大量程可達750V，電流*大量程達100A，且內部配有保護電路。測量時不用切換檔位既可保證測量精度，更不用擔心因檔位選錯而燒壞儀器；

8、變壓器特性測試時，電壓、電流量程均可以非常靈活、簡便的進行擴展，只需簡單的通過外接電壓互感器、電流互感器即可，大大加寬了儀器的測試范圍；

9、根據測試結果中的空載、負載損耗，可自動推定三相油浸式配變、電變變壓器的性能水平，供工作人員現場參考。
