電流互感器現場校驗儀的特點是什么？有哪些作用

　　互感器（instrument transformer）是電流互感器和電壓互感器的統稱，是將電壓和大電流按比例降到可以用儀表直接測量的數值，便于儀表直接測量，并且同時為繼電保護和自動裝置提供電源和信號，在電力系統中其性能的好壞，直接影響到電力系統測量、計量的準確性和繼電器保護裝置動作的可靠性。 互感器試的試驗項目依據DL/596－1996電力預防性試驗標準?？捎糜诟鞣N型號CT、PT的勵磁、變比、相位、極性、二次繞組電阻、負荷、比差以及角差等穩態或暫態特性測試

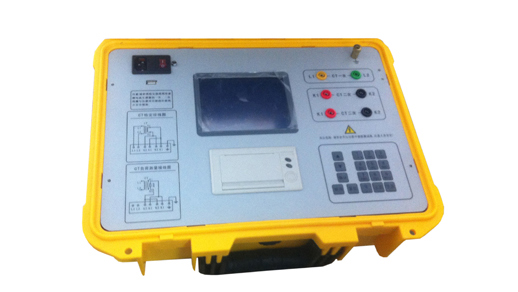

　　LYCT-F電流互感器現場校驗儀3

    電流互感器現場校驗儀的特點

　　1.電流互感器誤差現場測試儀采用遞推法測量電流互感器誤差，方便現場開展計量裝置現場檢定工作。

　　2.現場檢定電流互感器無需標準電流互感器、升流器、負載箱、調壓控制箱以及大電流導線，使用極為簡單的測試接線和操作實現電流互感器的檢定，極大的降低了工作強度和提高了工作效率，方便現場開展互感器現場檢定工作。

　　3.電流互感器誤差現場測試儀內部具有相當于被測電流互感器同變比的標準電壓互感器，其準確度可以達到0.02級，相當于0.05S 級電流互感器，準確的測量出被測電流互感器的變比和空載誤差。然后結合阻抗與導納的測試結果測算出互感器的誤差。

　　4.采用接近工頻的異頻功率電源測試，防止現場工頻電磁輻射和串聯干擾。

　　5.測量范圍寬，既可以測量標準變比的電流互感器，又可以測量非標準變比的電流互感器。

　　6.可以用互感器校驗儀整檢裝置檢定該儀器內附互感器校驗儀的精度。

　　7.直接化整現場數據，判定合格或不合格。

　　8.測量標準變比電流互感器與測量非標準變比電流互感器的1％-120％（S級）的規程點誤差（角差、比差）。

　　9.測量標準變比電流互感器與測量非標準變比電流互感器的1％-200％（S級）的任意點誤差（角差、比差）。

　　10.一次測量與顯示電流互感器上限負荷與下限負荷下的規程點以及任意點誤差（角差、比差）。

　　11.一次測量與顯示電流互感器實際任意負荷下的規程點以及任意點的誤差（角差、比差）。

　　12.檢測已知電流互感器以及非已知電流互感器的極性和變比值，并且能判斷出非已知電流互感器的實際電流之比，并且能模糊判斷出非已知電流互感器的二次電流為5A還是1A。

　　13.具有智能判斷外接線狀況，提示接線錯誤、變比、極性錯誤等。自動對測試數據進行化整，并判斷是否超差。

　　電流互感器的作用

　　為了保證電力系統安全經濟運行,必須對電力設備的運行情況進行監視和測量.但一般的測量和保護裝置不能直接接入一次高壓設備,而需要將一次系統的大電流按比例變換成小電流,供給測量?jī)x表和保護裝置使用。

　　在測量交變電流的大電流時,為便于二次儀表測量需要轉換為比較統一的電流（我國規定電流互感器的二次額定為5A或1A），另外線路上的電壓都比較高如直接測量是非常危險的。電流互感器就起到變流和電氣隔離作用。 它是電力系統中測量?jī)x表、繼電保護等二次設備獲取電氣一次回路電流信息的傳感器，電流互感器將高電流按比例轉換成低電流，電流互感器一次側接在一次系統，二次側接測量?jī)x表、繼電保護等。
