互感器是什么？電流互感器現場校驗儀有何作用？

　　互感器（instrument transformer）是電流互感器和電壓互感器的統稱，是將電壓和大電流按比例降到可以用儀表直接測量的數值，便于儀表直接測量，并且同時為繼電保護和自動裝置提供電源和信號，在電力系統中其性能的好壞，直接影響到電力系統測量、計量的準確性和繼電器保護裝置動作的可靠性。 互感器試的試驗項目依據DL/596－1996電力預防性試驗標準?？捎糜诟鞣N型號CT、PT的勵磁、變比、相位、極性、二次繞組電阻、負荷、比差以及角差等穩態或暫態特性測試

　CTP-1200互感器綜合特性測試儀3

電流互感器現場校驗儀的概述

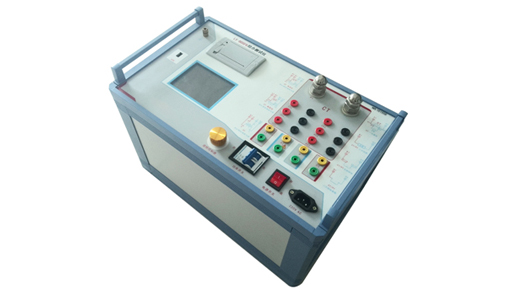

　　ZCCT-F電流互感器現場校驗儀是我公司在成功開發ZCCT系列互感器現場校驗儀的基礎上，詳細分析互感器的數學模型而研制。該儀器可按國家標準測量電流互感器的比差和角差，還可測量電流1%~200%間任意百分比的比差和角差；可直接測量電流互感器的變比和極性；可現場測量電流互感器的實際二次負荷等等。儀器采用高精度、自動線性調節的直流和交流電源；高速、高可靠性的數字處理模塊；高測量精度、高穩定性的前置測量電路保證了儀器測量的準確度和高穩定度。另外，儀器采用本公司最新研制出的320x240大液晶全中文界面平臺技術，具有人性化的人機界面，提示接線和操作，且具有任何測量參數保存和測量結果打印的功能。

　　電流互感器的作用

　　為了保證電力系統安全經濟運行,必須對電力設備的運行情況進行監視和測量.但一般的測量和保護裝置不能直接接入一次高壓設備,而需要將一次系統的大電流按比例變換成小電流,供給測量儀表和保護裝置使用。

　　在測量交變電流的大電流時,為便于二次儀表測量需要轉換為比較統一的電流（我國規定電流互感器的二次額定為5A或1A），另外線路上的電壓都比較高如直接測量是非常危險的。電流互感器就起到變流和電氣隔離作用。 它是電力系統中測量儀表、繼電保護等二次設備獲取電氣一次回路電流信息的傳感器，電流互感器將高電流按比例轉換成低電流，電流互感器一次側接在一次系統，二次側接測量儀表、繼電保護等。
