ZCZJ-1A匝間短路探測儀

       發電機轉子繞組主要有接地、斷路和匝間短路等故障，其中轉子繞組的匝間短路故障占有較大比例。轉子繞組早期的匝間絕緣不良的情況，癥狀不明顯，隨著長時間的運行，匝間絕緣會逐漸惡化，嚴重的會發生短路。短路點局部過熱會導致絕緣燒毀接地，線棒過熱會導致變形，故障的進一步發展會造成護環燒壞、大軸磁化，甚至造成轉子燒損事故。盡早發現轉子繞組的匝間絕緣問題對于保證發電機的安全運行非常重要。

　　ZCZJ-1A匝間短路探測儀，是基于RSO試驗原理，集成了陡沿脈沖發生、高速數據采集功能的一體化裝置。采用Wi-Fi或USB與計算機聯機，由軟件控制激勵信號的特性、試驗方式，并對測試波形進行顯示、分析。多個歷史數據可以在同一個畫面中顯示，方便判斷轉子絕緣狀態的進展情況。

1. 集成脈沖發生和數據采集功能。

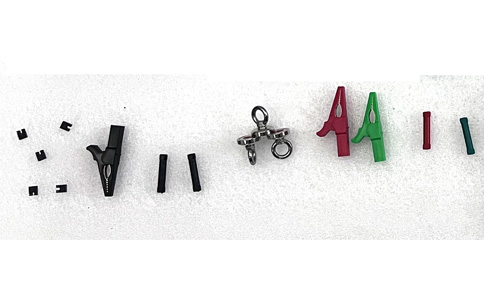

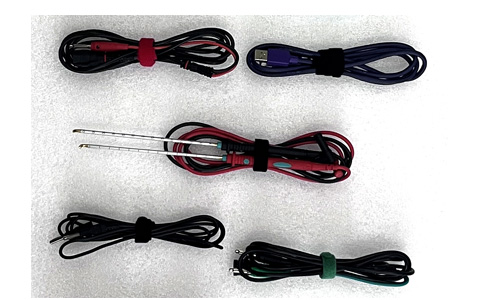

2. 采用電池供電、Wi-Fi通訊，接線達到最簡化，僅需3條測試線即可進行測試。

3. 標定激勵信號在轉子繞組上的傳播時間，便于定位短路點位置。

4. 兩端同步激勵或單端輪換激勵的試驗?zāi)Ｊ健?/p>

5. 多個測試數據同屏顯示，便于歷史趨勢分析。

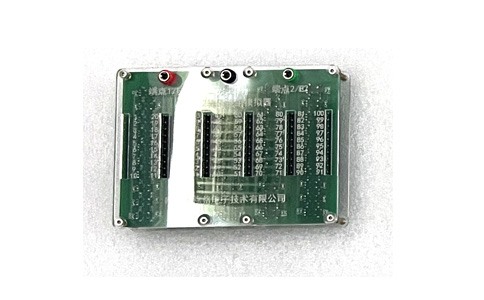

6. 支持建立系列阻值、位置短路數據庫，用于判定短路位置及評估短路嚴重程度。

7. 激勵脈沖采用數字發生技術，幅值、頻率、占空比等參數調節方便。
