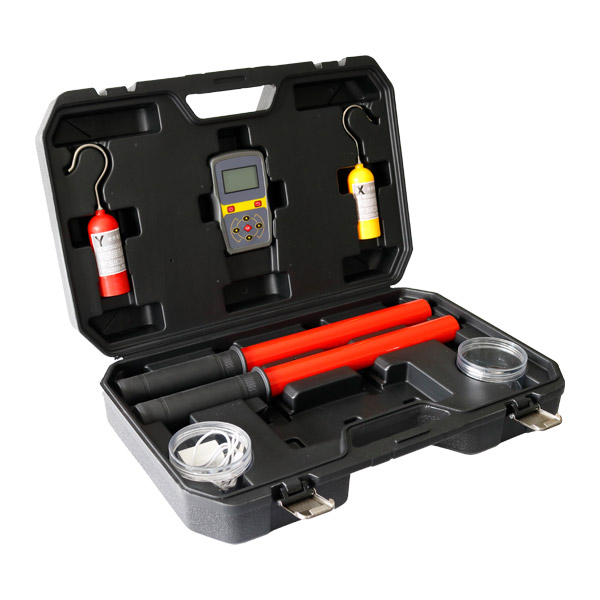

TAG-8000A無線高壓核相儀

本公司生產的“TAG-8000A無線高壓核相儀”，主要應用于電力線路、變電所的相位校驗和相序校驗，主要功能包括驗電、核相、測相序等。本產品采用雙重屏蔽及全新的數字電路，具有極強的抗干擾性，完全符合(EMC)標準要求，適應各種電磁場干擾場合。

將被測導線的高電壓相位信號經過處理后直接發射出去，由手持機接收并進行相位比較，對核相后的結果定性，實時顯示相位角度差和矢量圖。

本產品采用無線傳輸技術，真正達到安全可靠、快速準確，不同電壓等級（10V-500KV）均適用。在核對電網的結構時，對于三相連接的線路能夠準確的識別不同導線的相對相位，在兩個測量組件之間無任何電氣上的連接，這樣可使測量裝置的應用非常靈活和安全。

所測電壓：10V -500KV，不同電壓等級均適用

準確度：自校誤差≤±3°

采樣速率：10次／秒

屏幕對比度：可調整顯示清晰度

背光時間設置：常亮、常滅、0-60秒內可自行設置

自動關機設置：從不、0-10分鐘內可自行設置

同相定性：≤30°為同相（相位閾值0-60°內可自行設置。系統默認30°）

異相定性：＞30°為異相（相位閾值0-60°內可自行設置。系統默認30°）

現場校準功能：可對被測導線進行現場校準，確保相位角精度

手持機和X采集器、Y采集器的傳輸距離為X≤200m、Y≤200m

多模式設計，適用性更強，更安全、更方便

獨有的人機交互界面，簡捷操作

FCC天線設計，信號更強，更易穿透墻壁、門或障礙物的阻擋

雙重屏蔽，抗干擾性極強，完全符合EMC標準

圖表和數據顯示，更方便易讀

定性測量：通過聲光信號顯示

定量測量：實時顯示相位角度差，誤差≤5°

相序校驗：順相序、逆相序 （120°、240°）
