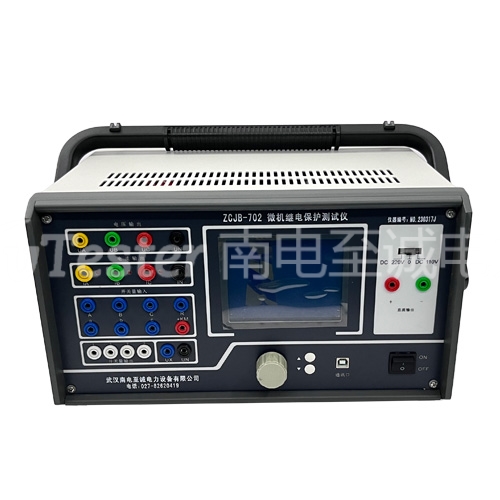

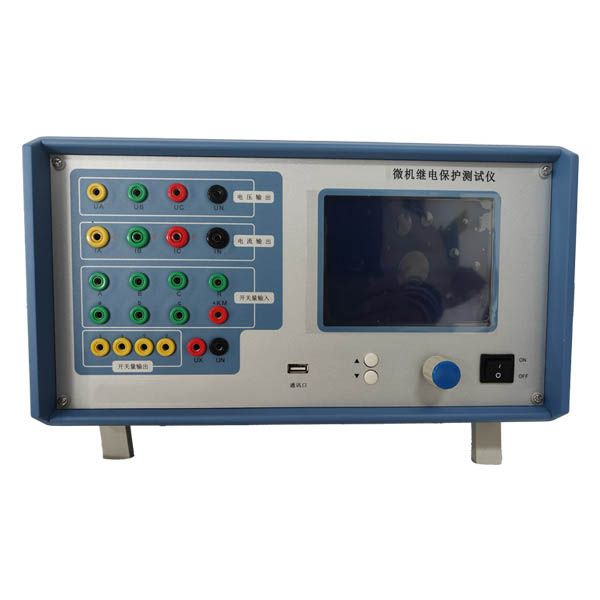

ZCJB-702微機繼電保護測試儀

      繼電保護測試裝置是保證電力系統安全可靠運行的一種重要測試工具。隨著現代電力系統規模的不斷擴大，對電力系統運行和管理的可靠性、高效性要求的不斷提高，繼電保護人員的測試工作變得更加頻繁和復雜。在計算機技術、微電子技術、電力電子技術飛速發展的今天，應用最新技術成果不斷推出新型高性能繼電保護測試儀是技術進步的必然趨勢，也是時代賦予我們的責任。

      >智能型主機
      主機采用高速高性能數字信號處理器(DSP),  運算速度快, 傳輸頻帶寬，使裝置有強大的單機功能及較高的計算精度。
      >單機獨立運行
    裝置由方便靈活的旋轉鼠標及大屏幕液晶顯示屏進行操作，全套中文顯示。可完成現場大多數試驗檢定工作，可對各種繼電器(如電流、電壓、反時限、功率方向、阻抗、差動、低周、同期、頻率、直流、中間、時間等)及微機保護進行檢定，并可模擬單相至三相的瞬時性、永久性、轉換性故障進行整組試驗。
      >連接電腦運行
    通過全套中文操作軟件，可完成各種大型復雜及自動化程度更高的校驗工作，進行故障回放，可方便地測試及掃描各種保護定值，實時存貯測試數據，顯示矢量圖，繪制故障波形，聯機打印報表等。
      >大屏幕LCD顯示屏
    單機采用320×240點陣大屏幕圖形液晶顯示屏，全部操作過程均在顯示屏上設定，操作界面和試驗結果均漢化顯示，視角寬廣，直觀清晰。
      >“傻瓜式”操作
    采用先進的控制器“旋轉鼠標”，大大簡化了操作部分的結構，操作簡便、快捷，容易掌握，使用壽命長。
      >高分辨率數模轉換
    可產生高精度高密度擬合的正弦波，確保擬合波形線性度好，小信號輸出亦保證極小失真。即使在輸出高次諧波時，同樣可產生高精度的正弦波
      >新型高保真功放
    采用新型大功率模塊式高保真功放輸出級輸出電流、電壓，輸出功率大，每相輸出電壓高達AC120V/DC140V，電流三并輸出高達AC120A。精度好，可靠性高。
      >電流、電壓直接輸出
    相電壓、相電流由直流型功放輸出，可直接輸出交流電壓、交流電流、直流電壓、直流電流，并可任意調整角度、改變頻率、疊加 0-6 次諧波。
      >自我保護
    散熱結構設計合理，硬件保護措施可靠完善，具有電源軟啟動功能，軟件具有故障診斷及輸出閉鎖等功能。
      >具有獨立專用直流電源輸出
    裝置設有一路大功率110V 及 220V專用可調直流電源輸出。
      >接點豐富
    7路接點輸入和2對空接點輸出。輸入接點為空接點或0～250V電位接點兼容方式，可智能自動識別。
      >一體化單機箱結構
    只用交流220V電源，開機即可工作。體積小，重量輕，易攜帶，流動試驗方便。

輸出及測量精度:
