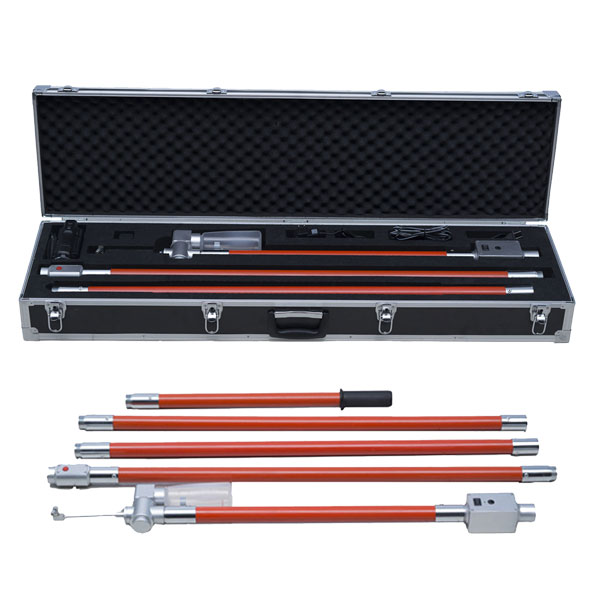

      ZC-109復合絕緣子憎水性帶電檢測儀是基于IEC推薦的由瑞典輸配電研究所（STRI）提出的憎水性檢測技術噴水分級法，由電動噴水裝置、微型數碼攝像機和憎水性分析軟件等組成。電動噴水裝置通過紅外遙控控制按照電力行業標準（DL/T 864-2004）中對噴水分級法的規定對絕緣子傘裙進行精確定量噴灑水霧；使用數碼攝像機獲取傘裙表面高清憎水性圖片，并由憎水性分析軟件進行分析；軟件基于先進的數字圖像處理技術，通過提取憎水性圖片的信息熵、種子率、頻譜幅值等信息，計算水珠或水跡的形狀因子和面積百分比，對復合絕緣子的憎水性狀態進行客觀判斷，最終按照DL/T810-2012中對憎水性的等級特征描述確定絕緣子憎水性級別。
      主要應用領域：電業局、復合絕緣子的成套廠、線路維護、電力行業維護高壓線的相關部門及單位、電廠、學校、科研機構等相關單位。

主要功能
      >帶電檢測各種復合絕緣子的憎水性
      >檢測硅橡膠及RTV噴涂材料的憎水性
      >自動準確分析憎水性等級
      >記錄每次檢測的各種數據及圖形
      >可查詢每次及每串絕緣子的檢測記錄
      >自動判斷憎水性發展趨勢
      >分析判斷耐污閃，耐濕閃性能
      >為檢修和選型提供科學依據

產品特點

      >紅外遙控控制電動噴水部分自動噴水保證了操作人員的安全
      >電動噴水部分自動進行快速精確霧化噴水
      >通過高清攝像獲得高清憎水性圖片
      >分析系統由憎水性圖片獲得信息進行計算
      >根據計算結果按照DL/T810-2012中對憎水性的等級特征描述（如表1）確定憎水性級別
      >整機設計簡潔大方，且便于拆卸攜

HC值	表面水滴的狀態
1	僅形成分離的水珠，大部分水珠θr≥80°
2	僅形成分離的水珠，大部分水珠50°<θr<80°
3	僅形成分離的水珠，水珠一般不再是圓的，大部分水珠20°<θr≤50°
4	同時存在分離的水珠和水膜（θr＝0°），總的水膜覆蓋面積<被測面積的90％，最大的水膜面積<2cm2
5	總的水膜覆蓋面積<被測面積的90％，最大的水膜面積>2cm2
6	總的水膜覆蓋面積>被測面積的90％，有少量的干燥區域（點或狹窄帶）
7	全部試驗面積上覆蓋了連續的水膜

技術參數

遙控距離	大于100M
校驗方式	CRC校驗
儲水量	240ml
工作電流	10mA
接收角度	360°
流量	0.6L/min@3bar
噴流角度	30°@3bar
噴射角度	50℃-70℃
單次噴水量	0.7mL～1mL
單次測量噴水次數	25次（脈沖式）
總噴水量	25mL
電動噴水部分供電電源	12V 3000mAH 鋰電池
像素	150萬
最大傳輸距離	大于15m
活動角度	上下90度左右180度
天線	1db全向可彎折天線
操作桿	4米可伸縮三角絕緣桿
防撞手提箱	400300200mm
