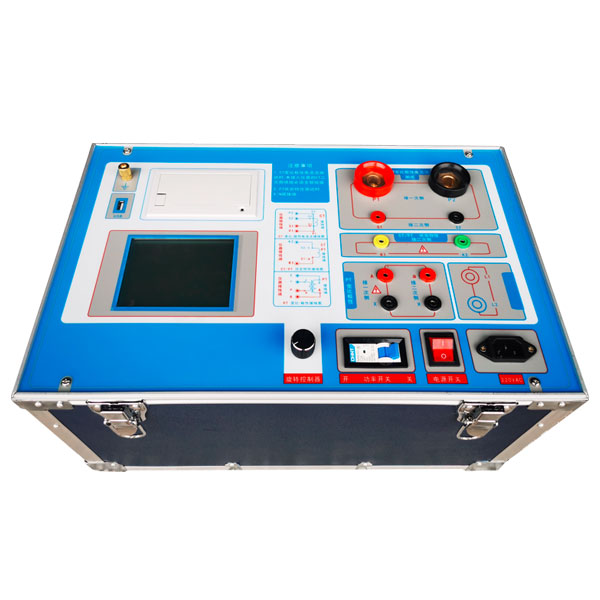

CTP-805系列工頻互感器綜合測試儀
工頻互感器綜合測試儀、互感器綜合測試儀、工頻互感器測試儀
參考標準GB 1207-2006 、GB 1208-2006
產品優勢大屏幕液晶，圖形化顯示接口； 按規程自動給出 CT/PT（勵磁）拐點值； 自動給出 5%和 10%誤差曲線； 可保存 3000 組測試資料，掉電后不丟失。
產品價格：來電咨詢生產廠家：南電至誠電力設備全國24小時銷售熱線:
400-871-8761銷售熱線：400-871-8761
羅經理：18086449691
地址：武漢市江夏區佛祖嶺街道鳳凰園中路10號金華視工業園研發樓西邊二樓
郵箱：027-82621016
產品特點
支持檢測 CT 和 PT；
滿足 GB1207、GB1208 等規程要求；
無需外接其它輔助設備，單機即可完成所有檢測項目；
自帶微型快速打印機、可直接現場打印測試結果；
采用智能控制器，操作簡單；
大屏幕液晶，圖形化顯示接口；
按規程自動給出 CT/PT（勵磁）拐點值；
自動給出 5%和 10%誤差曲線；
可保存 3000 組測試資料，掉電后不丟失；
支持 U 盤轉存資料，可以通過標準的 PC 進行讀取，并生成 WORD 報告；
小巧輕便≤22Kg，非常利于現場測試。
技術參數
CTP-805系列工頻互感器綜合測試儀測試功能：
CT | PT |
? 伏安特性（勵磁特性） 曲線 | ? 伏安特性（勵磁特性） 曲線 |
? 自動給出拐點值 | ? 自動給出拐點值 |
? 自動給出 5%和 10%的誤差曲線，可測限值系數實際值（ALF） | ? 變比測量 |
? 變比測量 | ? 極性判斷 |
? 極性判斷 | ? 交流耐壓測試 |
? 一次通流測試 | ? 鐵心退磁 |
? 交流耐壓測試 | ? PT 伏安特性電壓倍數可調(1.2—3.5) |
? 鐵心退磁 | |
?可測中低壓互感器，零序互感器伏安特性 |
CTP-805A工頻互感器綜合測試儀參數：
項 目 | 參 數 | |
工作電源 | AC220V±10% 、50Hz | |
設備輸出 | 0～1200V（電流最大設置 20A） | |
大電流輸出 | 0～600A | |
勵磁測量精度 | ≤0.5%（0.3%*讀數+0.2%*量程） | |
CT 變比測量 | 范圍 | ≤5000A/1A(25000A/5A) |
精度 | ≤0.5% | |
PT 變比測量 | 范圍 | 3--500KV |
精度 | ≤0.5% | |
工作環境 | 溫度：－10℃ ~ 40℃ , 濕度： ≤90% | |
尺寸、重量 | 尺寸：450mm × 280mm × 300mm ， 重量： ≤25Kg | |
CTP-805B工頻互感器綜合測試儀參數：
項 目 | 參 數 | |
工作電源 | AC220V±10% 、50Hz | |
設備輸出 | 0～2500V（電流最大設置 20A） | |
大電流輸出 | 0～600A | |
勵磁測量精度 | ≤0.5%（0.3%*讀數+0.2%*量程） | |
CT 變比測量 | 范圍 | ≤5000A/1A(25000A/5A) |
精度 | ≤0.5% | |
PT 變比測量 | 范圍 | 3--500KV |
精度 | ≤0.5% | |
工作環境 | 溫度：－10℃ ~ 40℃ , 濕度： ≤90% | |
尺寸、重量 | 尺寸：450mm × 280mm × 300mm ， 重量： ≤25Kg | |
CTP-805C工頻互感器綜合測試儀參數：
項 目 | 參 數 | |
工作電源 | AC220V±10% 、50Hz | |
設備輸出 | 0～2500V（電流最大設置 20A） | |
大電流輸出 | 0～1000A | |
勵磁測量精度 | ≤0.5%（0.3%*讀數+0.2%*量程） | |
CT 變比測量 | 范圍 | ≤5000A/1A(25000A/5A) |
精度 | ≤0.5% | |
PT 變比測量 | 范圍 | 3--500KV |
精度 | ≤0.5% | |
工作環境 | 溫度：－10℃ ~ 40℃ , 濕度： ≤90% | |
尺寸、重量 | 尺寸：450mm × 280mm × 300mm ， 重量： ≤25Kg | |
CTP-805D工頻互感器綜合測試儀參數：
項 目 | 參 數 | |
工作電源 | AC220V±10% 、50Hz | |
設備輸出 | 0～2500V（電流最大設置 20A） | |
大電流輸出 | 0～1000A | |
勵磁測量精度 | ≤0.5%（0.3%*讀數+0.2%*量程） | |
CT 變比測量 | 范圍 | ≤5000A/1A(25000A/5A) |
精度 | ≤0.5% | |
PT 變比測量 | 范圍 | 3--500KV |
精度 | ≤0.5% | |
工作環境 | 溫度：－10℃ ~ 40℃ , 濕度： ≤90% | |
尺寸、重量 | 尺寸：450mm × 280mm × 300mm ， 重量： ≤25Kg | |
