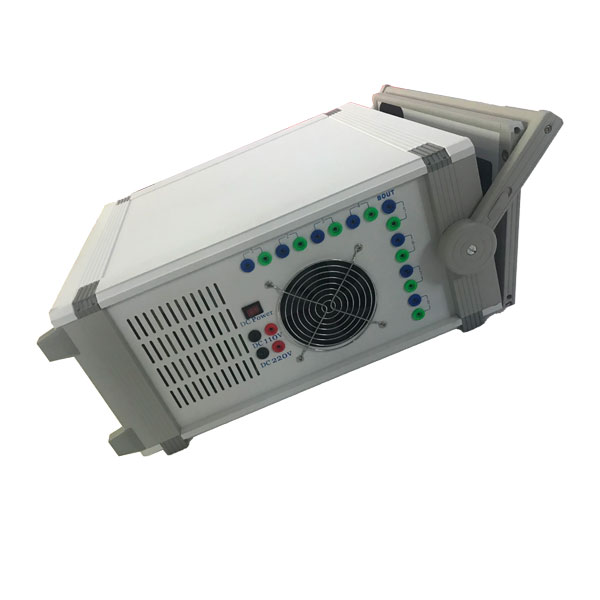

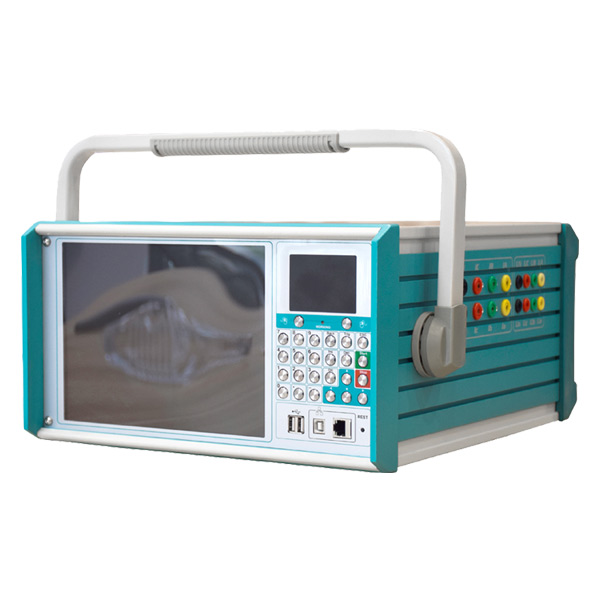

ZCJB-1800微機繼電保護測試儀（500KV以下）

本裝置采用高性能工控機作為控制微機，直接運行Windows操作系統，裝置面板帶有大尺寸真彩色TFT顯示器、內嵌式工業鍵盤，裝置前面板設有多個USB口可方便地進行數據存取、數據通信和進行軟件升級等。

試驗的全過程及試驗結果均在顯示屏上顯示，全套漢字化操作界面，清晰亮麗，直觀方便，操作控制由工業鍵盤進行，操作簡單方便，只需簡單的計算機知識，極易掌握。

裝置采用高速數字控制處理器作為輸出核心，軟件上應用雙精度算法產生各相任意的高精度波形。由于采用一體結構，各部分結合緊密，數據傳輸距離短，結構緊湊。由于點數高，波形保真度高，諧波分量小，對低通濾波器的要求很低，從而具有很好的暫態特性、相頻特性、幅頻特性，易于實現精確移相、諧波疊加，高頻率時亦可保證高的精度。

采用高精度D/A轉換器，保證了全范圍內電流、電壓的精度和線性度，由于D/A分辨力高和波形點數高，D/A轉換輸出的階梯波已具有相當好的波形質量，后級僅需較簡單的低通濾波器即可濾除高頻分量，還原出高質量、高穩定的正弦波，很好地克服了幅值和相位漂移等問題。

1、使用易用的Windows操作系統，人機界面友好，操作簡便快捷，為了方便用戶使用，定義了大量鍵盤快捷鍵，使得操作“一鍵到位”。

2、高性能的嵌入式工業控制計算機和大屏幕高分辨率彩色TFT液晶顯示屏，可以提供豐富直觀的信息，包括設備當前的工作狀態、下一步工作提示及各種幫助信息等。

3、配備有超薄型工業鍵盤和觸控鼠標，可以象操作普通PC機一樣通過鍵盤或鼠標完成各種操作。

4、配備有外接USB接口，可以方便地進行數據存取和軟件維護。

5、無需外接其它設備即可以完成所有項目的測試，自動顯示、記錄測試數據，完成矢量圖和特性曲線的描繪。

6、采用高性能D/A轉換器，產生的波形精度高、線性好，并且具備良好的瞬態響應和幅頻特性。在整個測量范圍內都能保證波形精度等指標要求。

7、可直接輸出交流電壓、交流電流、直流電壓、直流電流，可變幅值、相角、頻率。

8、功率放大部分采用新型大功率高保真線性功放電路，輸出功率大、紋波干擾小，在輸出電流達到最大時，波形仍能保證不失真、不削峰。

9、開入量輸入接口能自動適應無源（空接點）、有源，并能自動適應有源輸入的極性，在輸入電壓±250V范圍內能正常工作。

10、可以完成各種復雜的校驗工作，能方便地測試及掃描各種保護定值，可以實時存儲測試數據，顯示矢量圖，打印報表等。

11、采用精心設計的機箱結構，體積小，散熱良好，重量輕，易攜帶，流動試驗方便。

12、儀器具有電壓短路保護、電流開路保護、輸出失真保護等自我保護功能，采用合理設計的散熱結構，具有可靠完善的多種保護措施，支持輸出波形監視，和一定的故障自診斷及閉鎖功能。

交流電流源

六相共用中性點的電流源，電流上升下降時間 ＜100μs

最大輸出功率：450VA/相

輸出準確度：

分辨力：

單相連續輸出時間：

交流電壓源

六相共用中性點的電壓源，電流上升下降時間 ＜100μs

最大輸出功率：≥75VA/相

輸出準確度：

分辨力：

直流電流源

單相輸出范圍：-10A～+10A或0～20A

最大輸出功率：300VA/相

輸出準確度：

分辨力：5mA

直流電壓源

直流電壓輸出范圍：-150V～+150V或0～300V

最大輸出功率：≥100VA

輸出準確度：

分辨力：

交流電壓、電流源角度

相角范圍：0°～ 360°

準確度：±0.1°

分辨力：0.01°

交流電壓、電流源頻率

頻率范圍：1～2000Hz

能疊加2～20次任意幅值的諧波及直流

輸出準確度：±0.1%

分辨力：0.001 Hz

計時精度

開入量

16路獨立開關接點輸入，自動識別有源接點的極性

兼容空接點與15V～250V有源接點

開出量

8對可編程開關空接點輸出

接點容量：250VDC，0.5A 或 250VAC，0.5A

同步性

電壓電流同步性 ≤10μS

輔助直流電源

110V/220V直流供電

功率：110W

供電電源

交流輸入電壓

額定值：220V ± 10%

基準值：220V ± 2%

交流供電頻率：

額定值：50Hz ± 10%

基準值：50Hz ± 2%

使用環境條件

環境溫度：－10℃～+40℃

相對濕度：≤90%

大氣壓強：80～110kPa

箱體尺寸與重量

箱體尺寸（長×寬×高）：420mm×215mm×500mm

重量：25千克
