產品介紹

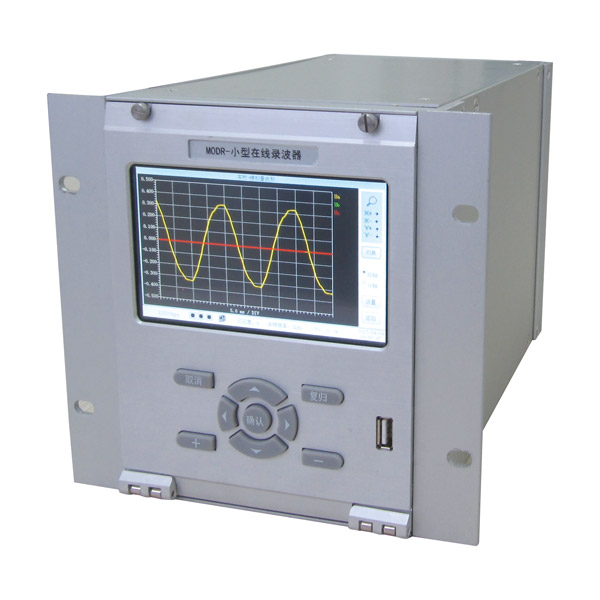

ZCLBY-C在線錄波器，是以高性能MCU、嵌入式操作系統為核心，實現了數據采集、處理、傳輸、存儲功能的小型在線錄波裝置。MODR具備先進的DSP數據處理能力，可實現穩態信號分析，如諧波分析、有效值/派生量計算，以及信號暫態過程的捕捉、記錄。
MODR配備上位機軟件包，可安裝于基于Windows操作系統的計算機， 如筆記本電腦、工程師站、DCS主機等。上位機通過現場總線與MODR聯機，實現遠程控制、數據共享、電氣試驗等功能。
ZCLBY-C在線錄波器主要功能包括：
故障錄波：按用戶預先定義的故障判據，MODR實時監測被測信號，并在出現故障時，啟動波形錄制，同時通知上位機，錄制的數據保存在永久存儲器上，掉電不失。此功能可用于電力系統或其他關鍵設備的運行監測，用于故障診斷、排除故障。
實時監測：最多可接入16路開關量、16路模擬量。實時計算模擬量有效值，派生量（頻率、有功、無功、零序、負序等），并可實時計算諧波（同時計算3路，最高21次）、矢量圖。有效值、開關量可以實時傳輸給上位機。
產品特點
1、電氣隔離16路模擬量、16路開關量同步采樣，輸入信號處理通道全部采用電氣隔離，隔離耐壓3000VDC。
2、采樣頻率：模擬量、開關量同步采樣頻率：2kHz。
3、實時有效值計算：MODR對模擬通道進行無延遲的有效值計算。交流量RMS每20ms生成一點。
4、實時派生量計算：最多可定義8個派生量，包括頻率、有功、無功等多個類型。MODR進行無延遲的派生量計算。
5、對接入通道、派生量實時監視，多種故障啟動方式在任何運行狀態下，根據用戶設置的啟動量、啟動方式、啟動值，實時監視接入量，一旦滿足啟動判據，即按用戶設置格式記錄波形。故障記錄文件存儲容量為32MB。如果連接了上位機（PC機），MODR即時通知上位機。
6、實時監測：實時諧波分析、實時波形顯示、矢量圖畫面。
7、5＂TTF顯示屏；分辨率為800×480；
8、串行口通訊RS-485；
9、U盤（8G內存以下）記錄文件復制；PC軟件運行于Windows平臺，通過串行口連接，提供實時監視、參數設置、數據分析等功能。
技術參數
1、模擬通道
模擬通道：16路；8路交流電壓通道，8路交流電流通道
A/D分辨率 ： 16位
同步采樣頻率：2kHz
有效值準確度：0.2%
量程：
通道類型 | 通道名稱 | 輸入范圍 | 輸入阻抗 |
U | 交流電壓通道 | AC 0～500V | > 300kΩ |
I | 交流電流通道 | AC 0～10A | < 0.05Ω |
電壓、電流通道的量程可根據用戶要求調整；裝置支持外接電壓、電流互感器，變比可通過軟件設置。
2、開關量通道
16路開關量通道
同步采樣頻率：2kHz
標配為外接無源節點，通道內部輸出+24V?？筛鶕?jù)用戶要求配置為各種電壓范圍的有源節點。
3、派生量
最多可設置8路派生量，各類型的準確度如下表所示。
類型 | 準確度 | 備注 |
頻率 | ±0.02Hz | |
有功功率 | 0.5% | cosφ1.0–0.5 電壓＞50% 電流＞10% |
無功功率 | 0.5% | sinφ1.0–0.5 電壓＞50% 電流＞10% |
功率因數 | 1.0% | |
正序 | 1.0% | |
負序 | 1.0% | |
零序 | 1.0% | |
兩相負序 | 1.0% | |
相角差 | ±0.3° | |
實測功角 | ±0.3° | |
兩矢量差 | 0.5% | |
兩矢量和 | 0.5% | |
線路功角 | ±0.3° | |
交流阻抗 | 0.5% | |
同期壓差 | 1.0% | |
計算功角 | ±1.5° | |
標量和 | 由引用參量決定 | |
標量差 | 由引用參量決定 | |
一次函數 | 由引用參量決定 |
4、故障啟動方式
模擬量：突變、過量、欠量
開關量：變位（閉合、斷開）
5、故障記錄容量
故障記錄總存儲容量32MB。最多記錄數量為200條，大于200條后，按照先進先出原則循環記錄。
6、通訊
串行口：1個RS-485端口，最大通訊波特率115200bps。
7、顯示屏
5”TTF顯示屏；分辨率：800×480
8、機箱規格
外形尺寸:187(寬) ×177(高)×245(深)
重量：6kg
9、工作電源
工作電壓：85～264VAC/100～370VDC
輸入頻率：47～440Hz
