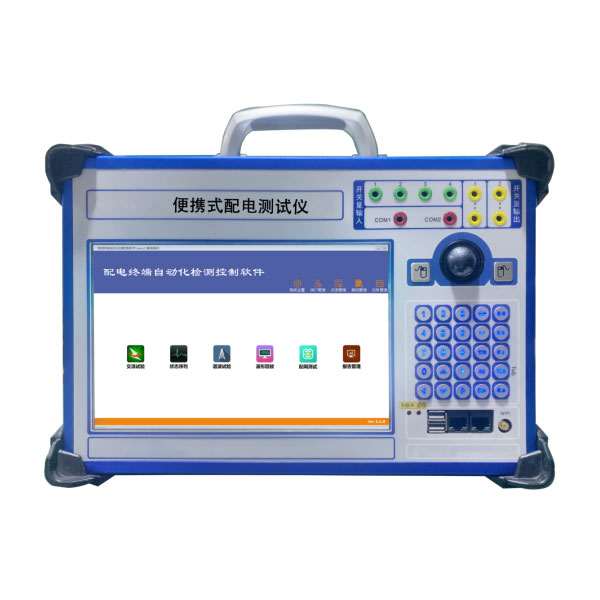

ZCPD-A便攜式配電測試儀

ZCPD-A便攜式配電測試儀是一款定位于輕巧、便攜的手持式配電自動化測試儀，特別適用于需要靈活移動的測試場景。在保留傳統配電自動化測試儀大功率、高精度功放輸出的基礎上，采用創新的輕量化設計，改進內部結構，優化硬件配置，減小體積，減輕重量。

ZCPD-A便攜式配電測試儀基于配電網行業相關標準進行設計開發，裝置采用內置大容量鋰電池供電， 10A持續輸出不少于4小時，完全滿足現場便攜測試的需求; 裝置的電壓、電流的輸出、開入開出等接口可對配電終端進行一些性能測試。主要用于現場二次回路運維檢修，特別適合配電終端FTU、DTU安裝前后的快速閉環調試驗收工作，它是一套遵循國內行業檢測大綱標準、自動化程度高、技術先進的高端檢測設備。通過IEC101和IEC104規約自動測試終端的性能和功能是否符合要求，能夠?qū)ε潆娊K端保護動作邏輯進行驗證，內置高精GPS同步功能全面支持電壓時間型、電壓電流型、自適應綜合型等就地型饋線自動化測試。

超小型配電自動化，略大于A4尺寸，體積超小，輕松攜帶

本測試儀具有4電壓、4電流輸出相電壓150V，相電流10A.（選配15A）。和4路開入、2路開出，可全自動完成配電終端裝置的基本性能、遙信防抖、錄波功能、故障處理功能等各種測試，并自動生成完整的檢測報告。

101/104規約測試、GPS同步饋線測試。支持GPS同步觸發 ,滿足現場FA饋線自動化測試。

電壓電流相互隔離，方便線電壓輸出。

功能全面：支持三遙測試、狀態序列、模擬斷路器、保護功能、規約等測試

模擬主站具有配電模擬主站功能，可實現與 FTU、DTU 通信，讀取保護定值參數和壓板狀態，并支持修改定值和投退壓板。支持檢測項目管理、人員權限管理、檢測任務管理和配電終端案例管理。

錄波功能可遠方設定配電終端啟動條件參數，通過過流故障、線路失壓、零序電壓、零序電流突變等，實現裝置錄波，進行穩態錄波和暫態錄波兩種波形功能和性能檢測。

選配內置鋰電池組，可單機滿功率運行4小時以上。也可選擇不帶鋰電池，直接用市電供電。

采用了大量先進技術和精密元器件材料，并進行了專業化的結構設計，因而裝置體積小、重量輕、功能全、攜帶方便，開機即可工作，流動試驗非常方便。

新型高保真線性功放  輸出端一直堅持采用高保真、高可靠性模塊式線性功放，而非開關型功放，性能卓越。不會對試驗現場產生高、中頻干擾，而且保證了從大電流到微小電流全程都波形平滑精度優良。

高性能主機   輸出部分采用DSP控制，保證輸出精度電壓電流輸出精度達到0.05%。運算速度快，實時數字信號處理能力強，傳輸頻帶寬，控制高分辨率D/A轉換。輸出波形精度高，失真小，線性好。

開關量接點豐富  有4路開入和2路開出，輸入接點為空接點和0～250V電位接點兼容，可智能自動識別。

接口完整帶有兩個USB口和兩個網口，可與計算機及其它外部設備通信，內置4G模塊連遠程控制。
