接地引下線是電力設備與地網的連接部分，在電力設備的長時間運行過程中，連接處有可能因受潮等因素影響，出現節點銹蝕、甚至斷裂等現象，導致接地引下線與主接地網連接點電阻增大，使設備在運行中存在不安全隱患，嚴重時會造成設備失地運行。

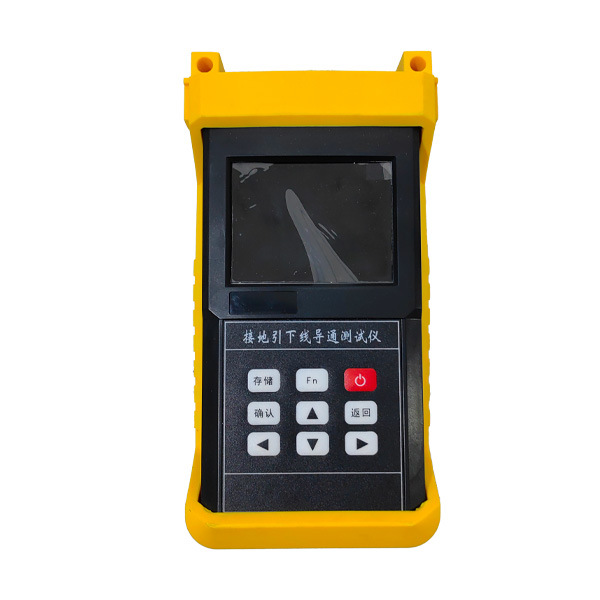

便攜式接地引下線導通測試儀適用于電力設備接地引下線與接地網（或相鄰設備）之間導通電阻值的快速測量，同時也適用于低阻值電阻的測量。

產品特點

本測試儀為便攜式設備，體積小、重量輕；

具有操作簡便、精度高、抗干擾、防震、攜帶方便等特點；

采用大容量鋰電池,一次充電連續使用6小時以上滿足現場試驗需求；

具有完善的反電勢保護功能；

測量速度快、測量數據準確穩定；

測試過程由微機控制，自動完成自校、穩流判斷、數據處理、阻值顯示；

對于有載調壓變壓器直流電阻的縱向測試可一次供電完成；

適用于110kV及以下電壓等級變壓器的直流電阻快速測量；

全透型大屏幕液晶，可在陽光下清晰顯示。

技術參數

輸出電流	10A、5A、1A、100mA
測量范圍	10A： 1mΩ～0.2Ω
	5A： 2mΩ～0.5Ω
	1A： 20mΩ～5Ω
	100mA：1Ω～100Ω
測量精度	±(0.2%讀數+5字)
測量半徑	50m
外形尺寸	200mm×100mm×60mm
