ZC-5KV手持式絕緣電阻測試儀
手持絕緣電阻測試儀、高壓絕緣電阻測試儀
參考標準 產品優勢儀表具有 LCD 大屏幕灰白背光顯示、數據存儲、數據查閱、自動關機等功能； 具自動計算吸收比和極化指數，并自動儲存15秒、30秒、1分鐘、10分鐘數據； 分辨率高，操作便捷，攜帶方便，準確、可靠、性能穩定，抗干擾能力強。
產品價格：來電咨詢生產廠家：南電至誠電力設備全國24小時銷售熱線:
400-871-8761銷售熱線：400-871-8761
羅經理：18086449691
地址：武漢市江夏區佛祖嶺街道鳳凰園中路10號金華視工業園研發樓西邊二樓
郵箱：027-82621016
產品介紹
絕緣電阻測試儀又名兆歐表、高壓絕緣電阻測試儀等，專用于試驗室或現場做絕緣測試。本儀表具有 LCD 大屏幕灰白背光顯示、數據存儲、數據查閱、自動關機等功能。同時還具自動計算吸收比和極化指數，并自動儲存15秒、30秒、1分鐘、10分鐘數據。分辨率高，操作便捷，攜帶方便，準確、可靠、性能穩定，抗干擾 能力強。而且具有防震、防塵、防潮結構，是電信、電力、氣象、機房、油田、機電安裝和維修以及利用電力作為工業動力或能源的工業企業部門常用而必不可少的儀表。它適用于測量各種絕緣材料的電阻值及變壓器、電機、電纜及電器設備等的 絕緣電阻。數字絕緣電阻表由中大規模集成電路組成，內含高精度微電流測量系統、數字升壓系統。只需要用一條高壓線和一條信號線連接試品即可測量。測量自動進行，結果由大屏幕顯示，并將結果進行存儲。
產品特點
1.本儀表具有 LCD 大屏幕灰白背光顯示、數據存儲、數據查閱、自動關機等功能；
2.具自動計算吸收比和極化指數，并自動儲存15秒、30秒、1分鐘、10分鐘數據。分辨率高，操作便捷，攜帶方便，準確、可靠、性能穩定，抗干擾 能力強；
3.具有防震、防塵、防潮結構，是電信、電力、氣象、機房、油田、機電安裝和維修以及利用電力作為工業動力或能源的工業企業部門常用而必不可少的儀表；
4.適用于測量各種絕緣材料的電阻值及變壓器、電機、電纜及電器設備等的 絕緣電阻。數字絕緣電阻表由中大規模集成電路組成，內含高精度微電流測量系統、數字升壓系統。只需要用一條高壓線和一條信號線連接試品即可測量。測量自動進行，結果由大屏幕顯示，并將結果進行存儲；
5.額定輸出測試電壓范圍250～5000V,絕緣電阻測量范圍0.01MΩ～5.00TΩ。直流電壓測量范圍0～1000V,交流電壓測量范圍0～750V。
技術參數
1．絕緣電阻測量量程和精度
輸出電壓 | 測量范圍 | 精度 |
250V（15%）直流 | 0.01MΩ~2.50GΩ | ±3%rdg±5dgt |
2.50GΩ~250 GΩ | ±15%rdg±5dgt | |
500V（10%）直流 | 0.01MΩ~5.00GΩ | ±3%rdg±5dgt |
5.00GΩ~500 GΩ | ±15%rdg±5dgt | |
1000V（10%）直流 | 0.01MΩ~10.00GΩ | ±3%rdg±5dgt |
10.00GΩ~1.00 TΩ | ±15%rdg±5dgt | |
2500V（10%）直流 | 0.01MΩ~25.0GΩ | ±3%rdg±5dgt |
25.0GΩ~2.50 TΩ | ±15%rdg±5dgt | |
5000V（10%）直流 | 0.01MΩ~50.0GΩ | ±3%rdg±5dgt |
50.0GΩ~5.00 TΩ | ±15%rdg±5dgt |
2．交直流電壓量程和精度
測量電壓 | 測量范圍 | 精度 |
交流電壓 | 0.01V~750V | ±2%rdg±3dgt |
直流電壓 | 0.01V~1000V | ±2%rdg±3dgt |
3．一般規格
功 能 | 絕阻電阻；極化指數；吸收比；自動放電；交直流電壓測試 |
電 源 | DC 14.8V 2200mAh可充鋰電池，電池充滿約16.8V |
背 光 | 可控白屏背光，適合昏暗場所使用 |
短路電流 | ≥5mA |
接線方法 | L接線端：“L"稱為高壓輸出端，稱為線路端，引至被測線端 |
G接線端："G"稱為屏蔽端，用于三電極法測量絕緣檣料或電纜的體積電阻，它接至電極保護環端 | |
E接線端："E"稱為地端，接至被測物的地、零端。例如電機外殼金屬、變壓器鐵芯、電纜屏蔽層 | |
V接線端：交直流電壓測量端 | |
分辨率 | 絕緣電阻：0.01MΩ |
交流電壓：0.01V | |
直流電壓：0.01V | |
測量時間 | 1分鐘~30分鐘（與測量方式有關) |
試驗電壓 | 設定范圍：250V；500V；1000V；2500V; 5000V |
換 擋 | 全自動換檔 |
LCD | 4位LCD顯示，白屏背光 |
LCD尺寸 | 128mm×75mm |
LCD顯示域 | 124mm×67mm |
測量指示 | 測量中LED閃爍指示，進度棒圖指示 |

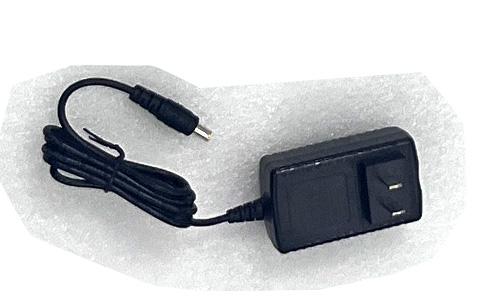

充電指示 | 充電時充電器上的指示燈亮紅色，充滿后亮綠色 |
尺 寸 | 儀表尺寸：長寬高258mm×215mm×83mm |

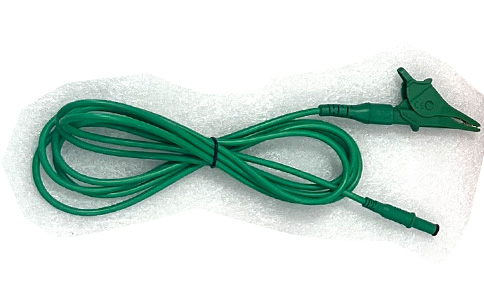

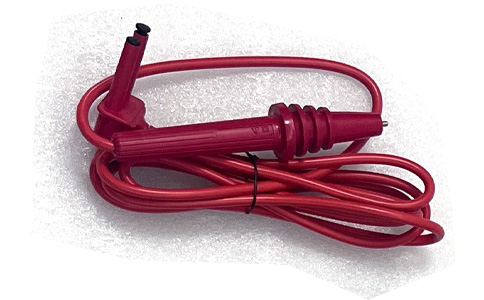

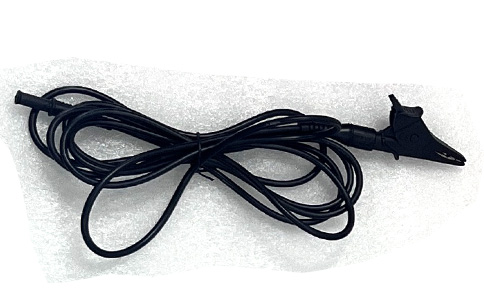

標準測試線 | 高壓測試棒；綠色、黑色測試線各一根； |
電池電壓 | 當電池電壓不足時，電池電壓低符號顯示，提醒給電池充電。 |
通訊接口 | 具有USB接口，存儲數據可以上傳電腦，保存打印 |
通 訊 線 | USB通訊線1條，長1.5m |
工作電流 | 待機：25mA Max(背光關閉)；背光：25mA Max(單獨背光耗電)；測量時：450mA Max(背光關閉) |
質 量 | 儀表：2.66kg(含電池) |
總質量：6.88kg(含包裝) | |
工 具 箱 | 軍用工具箱設計，可承重200kg |
工作溫濕度 | -10℃～40℃；80%rh以下 |
存放溫濕度 | -20℃～60℃；70%rh以下 |
耐 壓 | AC 3700V/rms(電路與外殼之間) |
絕緣電阻 | 20MΩ以上(電路與外殼之間500V) |
電磁特性 | IEC61326(EMC) |
適合安規 | IEC61010-1(CAT Ⅲ 300V、CAT IV 150V、污染等級2)； IEC61010-031；IEC61557-1(接地電阻)；IEC61557-5(土壤電阻率)；JJG 366-2004(接地電阻表)。 |
