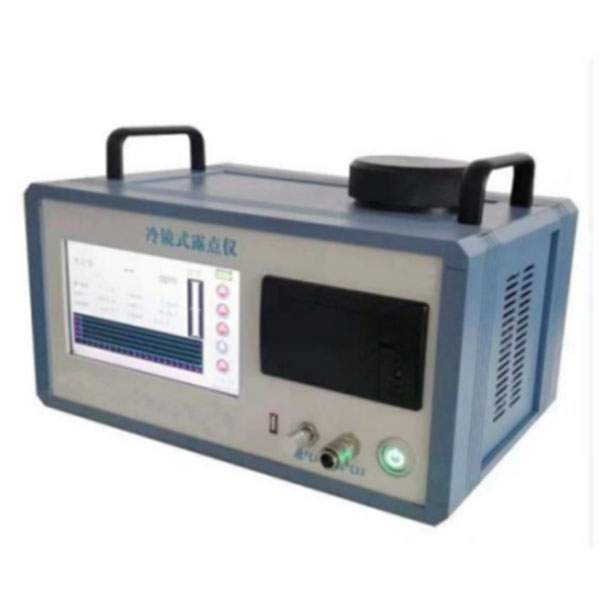

ZCWS-T SF6冷鏡式露點儀

電力冷鏡式露點儀主要是用于測量SF6氣體中微水含量的精密儀器，可連續測量，具有重復性好、靈敏度和準確度高、測量周期短、操作方便、讀數直觀、重量輕、體積小等特點。

露點儀整體架構設計優化，其測量精度、測量速度、抗干擾性等綜合性能有較大提高，同時縮減整機重量及體積，增加便攜性。

露點儀的機箱為系統硬件安裝的載體，機箱表面噴塑，左右側板開散熱槽及安裝散熱風扇，底板加厚用于承載制冷機及電源部分。機箱前面板設置 7寸彩色液晶觸摸顯示屏、USB接口、電源開關等，進氣口、出氣口，電源接口等設置在機箱后面板。

露點儀采用專用微型制冷機作為冷源，相比傳統的液氮或高壓空氣節流等制冷方式，該制冷機功耗低、運行穩定可靠、控溫精確、使用方便，有利于提高測量精度；與帕爾貼冷泵制冷方式相比，其環境適應性更強，且無需輔助制冷設備，大幅減小設備體積和重量。

露點儀的控制系統采用7803型終端模塊，該模塊預裝WinCE6.0系統，CPU采用S3C6410芯片，7寸液晶真彩觸摸屏。系統主要接口包括2個RS232串口、2個USB接口，1個TF卡插槽、4路16位高精度AD接口?？刂葡到y(tǒng)通過串口通信接口對制冷機模塊和光路采集模塊發送控制指令并接收溫度、光路信號，驅動測量軟件通過核心算法計算露點，負責控制檢測流程以及顯示人機交互界面、記錄測量結果等功能等。
