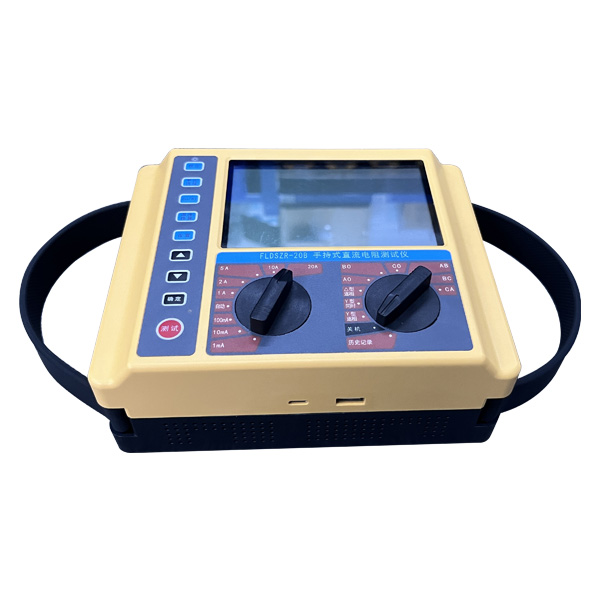

ZCSZR-20B手持三通道直流電阻測試儀

產品別稱

手持三通道直流電阻測試儀、手持直流電阻測試儀

參考標準

DL/T 967-2005、GB/T 6587-2012、DL/T 596-2005、Q/CSG 114002-2011

產品優勢

具有自動判定充磁結束、自動鎖定阻值并保存功能，無需人工判斷；可對需要換擋的變壓器進行不停機連續測量；具有自動測量功能，可根據負載自動選擇最優電流擋位；保護功能完善，能可靠保護反電勢對儀器的沖擊。

產品價格：來電咨詢
生產廠家：南電至誠電力設備

全國24小時銷售熱線:

400-871-8761

在線咨詢產品說明書操作視頻

產品列表

產品中心

銷售熱線：400-871-8761
羅經理：18086449691

地址：武漢市江夏區佛祖嶺街道鳳凰園中路10號金華視工業園研發樓西邊二樓

郵箱：027-82621016

產品介紹

手持式變壓器直流電阻測試儀是一款創新型產品，產品體積小巧，手持式操作，更加輕便，便于攜帶。

產品不僅適合變壓器、互感器、電抗器等感性試品的測量，而且適合銅排、導線、開關觸點等阻性試品的測量，儀表測試速度快、準確度高。

產品特點

1、適用于各種電壓等級的主變壓器和配電變壓器的直流電阻測量；

2、具有單相、三相Y型逐相、三相Y型同時、三相?型逐相等多種測量模式，覆蓋了變壓器直阻測量的各種應用場景；

3、整機由高速芯片控制，自動化程度高，操作簡單；

4、采用全新的鋰電池供電，電流擋位多，輸出電壓高，充磁快，節省測量時間，最高輸出電流可達20A，最大輸出電壓可達20V，電阻測量范圍可達1mΩ~20kΩ；

5、具有自動判定充磁結束、自動鎖定阻值并保存功能，無需人工判斷；

6、可對需要換擋的變壓器進行不停機連續測量；

7、具有自動測量功能，可根據負載自動選擇最優電流擋位；

8、保護功能完善，能可靠保護反電勢對儀器的沖擊；

9、具備語音播報功能，測試完畢后自動播報電阻值；

10、具有能量回收功能，可快速降流去磁并回收繞組能量，解除帶電風險；

11、背光LCD顯示屏，陽光下更清晰；

12、自帶掉電存儲功能，可存儲100組歷史測試數據，可隨時查閱；

13、配備藍牙接口，支持BLE4.0協議藍牙傳輸，適配微信小程序藍牙打印機；

14、體積小、重量輕、無需額外供電，適合戶外移動作業。

技術參數

性能指標
測量范圍	Y型同時：1mΩ~0.5Ω（10A+10A）；10mΩ~2Ω（5A+5A）； 10mΩ~10Ω（2A+2A）；10mΩ~20Ω（1A+1A）其它模式：1mΩ~0.2Ω（20A）；；1mΩ~0.5Ω（10A）；10mΩ~2Ω（5A）； 10mΩ~10Ω（2A）；10mΩ~20Ω（1A）；1Ω~200Ω（100mA）；10Ω~2kΩ（10mA）；100Ω~20kΩ（1mA）
測試精度	+（示值*0.2%+1μΩ）
最小分辨率	0.1μΩ
測試時間	單相15min/三相同時30min/三相逐相45min(Max)
測量次數	≥100次（1Ω負載10A放電模式、5min持續時間算起）
存儲深度	100次歷史數據
儀器參數
額定功率	單相最大80W，三相最大100W
輸出電壓	20V(Max，當電流小于1A時)
輸出電流	DC 1mA/10mA/100mA/1A/2A/5A/10A/20A 可調
電池容量	2.5Ah
顯示方式	段碼液晶屏（有背光）
保護功能	過流及短路保護
	過熱保護：電池過熱及功率器件保護
	電池過放保護
附加功能	一鍵自動測量，自動判定穩定電阻值。
	支持星型和三角形繞組三相同時測量
	自動量程（擋位）轉換：支持自動確定合適量程（擋位）
	連續測量：可對多擋位的變壓器，不停機直接多次測量
	能量回收：測試完畢后將變壓器繞組中剩余能量回收至電池（綠色環保）
	語音播報功能：測試數據自動語音播報
	藍牙數據傳輸：支持BLE4.0協議藍牙傳輸，適配小程序，支持藍牙打印機
外形尺寸	195mm155mm79mm（長寬高）
重量	2kg
充電器參數
輸入電壓	AC 110V~240V
輸出規格	29.4V/1A
LED標識	LED紅色正在充電，綠色充電完成
保護功能	短路/過流/過壓/過熱/反接保護
附件
測試線	黃綠紅黑各1根，導線截面積4mm2+4mm2，長度5m
充電器	專用充電器1臺
標準電阻	標準測試電阻1只
機箱尺寸參數
機箱尺寸	420mm350mm240mm（長寬高）
