ZCJD-300架空線小電流接地故障定位儀

ZCJD-200架空線小電流接地故障定位儀，適用于小電流接地系統架空線路，在線路發生單相接地故障而停運后，可用本設備對接地點進行精確定位。

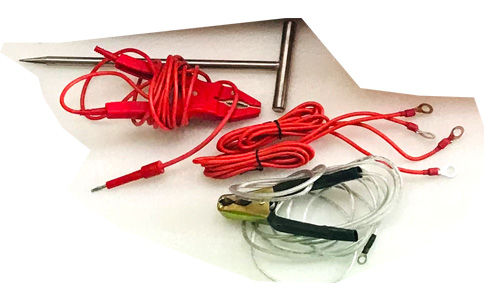

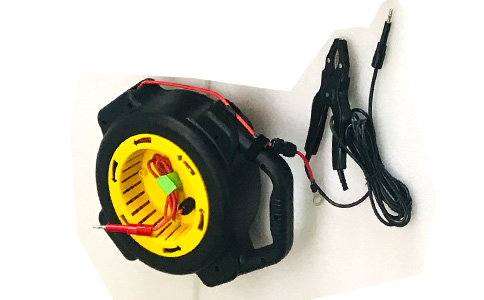

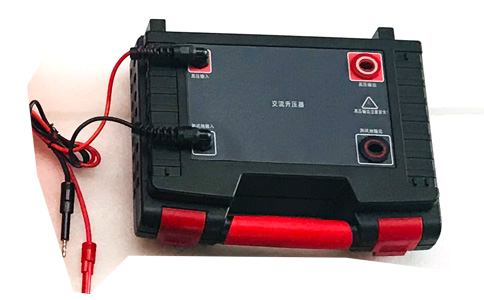

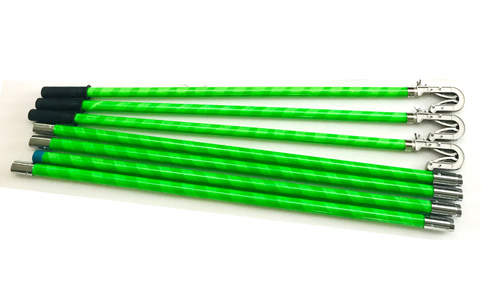

ZCJD-200是一套便攜設備，可進行多條線路的故障定位。整套設備由發射機（ZCJD-200T）、傳感器（ZCJD-200S）、接收機（ZCJD-200R）及附件組成。在故障線路停運后，由發射機向線路施加超低頻高壓信號使故障重現，在線路沿途用絕緣桿將傳感器掛在線路上檢測信號，并通過無線方式向地面上的接收機傳輸數據，接收機顯示測量結果。在故障點前，電流持續存在，故障點后，電流消失?？上冗M行粗略分段，再精確定點，從而快速確定故障位置。

1、適用于小電流接地系統配電網，檢測架空線路的單相金屬性接地、經電弧接地、經過渡電阻接地等多種故障。

2、在線路停運后進行定位，特別適用于有電纜分支的故障線路。

3、施加高壓信號使故障重現，電流信號穩定，易于檢測。

4、超低頻信號避免系統分布電容影響，能對高阻值故障進行定位。

5、發射機安全特性：高壓啟動閉鎖功能、輸出允許直接短路。

6、傳感器使用高靈敏度傳感器，開口設計，無需閉合，方便在線路上掛接。

7、傳感器和接收機無線通訊傳輸，安全可靠。

8、發射機可使用市電、發電機供電，傳感器和接收機干電池供電。

9、發射機體積小，重量輕；傳感器為體積重量*小化設計，方便沿線掛接；接收機為手持式設計。

10、接收機采用大屏幕液晶顯示器，顯示傳感器狀態、電流波形和電流值。
