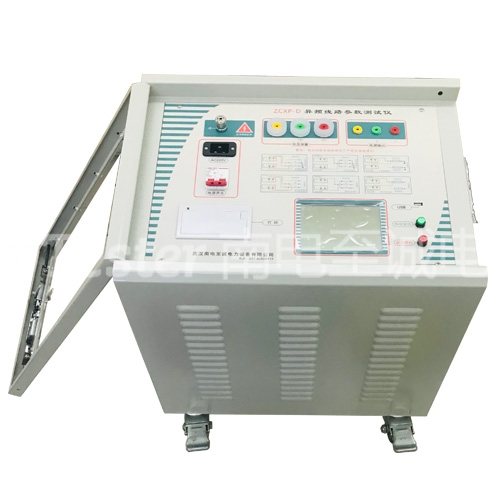

ZCXP-D異頻線路參數測試儀

      新建高壓輸電線路在投入運行之前，除了檢查線路絕緣情況、核對相位外，還應測量各種工頻參數值，作為計算系統短路電流、繼電保護整定、推算潮流分布和選擇合理運行方式等工作的實際依據。一般應測的參數有直流電阻R、正序阻抗Z1、零序阻抗Z0、正序電容C1和零序電容C0、相間電容C12 。
      對于同桿架設的多回路或距離較近、平行段較長的線路、還需測量耦合電容Cm和互感阻抗Zm。
      測量參數前，需要記錄線路的有關設計資料如線路名稱、電壓等級、線路長度、桿塔型式、導線型號和截面等，并根據這些資料和現場情況作出測試方案。
      在傳統的輸電線路工頻參數測試中，采用三相自耦變和大容量隔離變壓器提供測試電源，通過電力計量用的CT和PT作電信號變換，然后用指針式的高精度電壓表、電流表、功率表測量各個電參數，然后計算得到輸電線路工頻參數測試結果。使整套試驗設備體積大、重量大，需要吊車配合工作，十分不利于現場測量，而且由于測試電源為工頻電源，極易與耦合的工頻干擾信號混頻，帶來很大的測量誤差，需要大幅度提高信噪比，這對電源的容量和體積又進一步提高。
      ZCXP-D輸電線路工頻參數測試儀能夠準確測量各種高壓輸電線線路(架空、電纜、架空電纜混合、同桿多回架設的工頻參數（正序電容、零序電容、正序阻抗、零序阻抗、互感和耦合電容、相間電容等）。
      ZCXP-D輸電線路工頻參數測試儀滿足《110千伏及以上送變電基本建設工程啟動驗收規程》、DL/T559-94《220-500kV電網繼電保護裝置運行整定規程》、《GB50150-2006》的規定要求。
      ZCXP-D輸電線路工頻參數測試儀采用一體化結構，內置變頻電源模塊，可變頻調壓輸出電源。采用數字濾波技術，避開了工頻電場對測試的干擾，從根本上解決了強電場干擾下準確測量的難題。
      ZCXP-D輸電線路工頻參數測試儀集成異頻測試電源、測量?jī)x表、數學模型于一體，消除強干擾的影響，保證儀器設備的安全，能極其方便快速、準確地測量輸電線路的工頻參數。

      >本輸電線路異頻參數測試系統能快速準確完成線路的正序電容，正序阻抗，零序電容，零序阻抗等參數的測量，還可以測量線路間互感和耦合電容(線路直阻采用專門的HVLR線路直阻儀進行測量)；
      >抗干擾能力強，能在異頻信號與工頻干擾信號之比為1：10的條件下準確測量；
      >外部接線簡單，僅需一次接入被測線路的引下線就可以完成全部的線路參數測量；
      >輸電線路異頻參數測試系統以DSP數字信號處理器為內核，實現測試電源、儀表、計算模型集成化，將一卡車的設備濃縮為一臺儀器。大屏幕漢字顯示液晶，旋轉鼠標操作方式，面板漢字微型打印機打印結果，操作十分簡便；
      >測試過程快捷，儀器自動完成測試方式控制、升壓降壓控制和數據測量和計算，并打印測量結果，一個序參數的測量約一分鐘就能完成，試驗時間縮短，工作量大大減小，5分鐘內可完成傳統方法兩個小時的工作量；
      >測量精度高，儀器本身提供接近工頻的異頻電源(47.5Hz和52.5Hz)，輕松分離工頻及雜波干擾，有效地實現小信號的高精度測量；
      >解決了現有測試手段存在的測試接線倒換煩瑣、抗干擾、穩定度、精度等方面存在的問題；
      >輸電線路異頻參數測試系統可以保存2048組測試數據，并能夠通過USB接口導出到上位計算機進行數據管理及報告生成。
