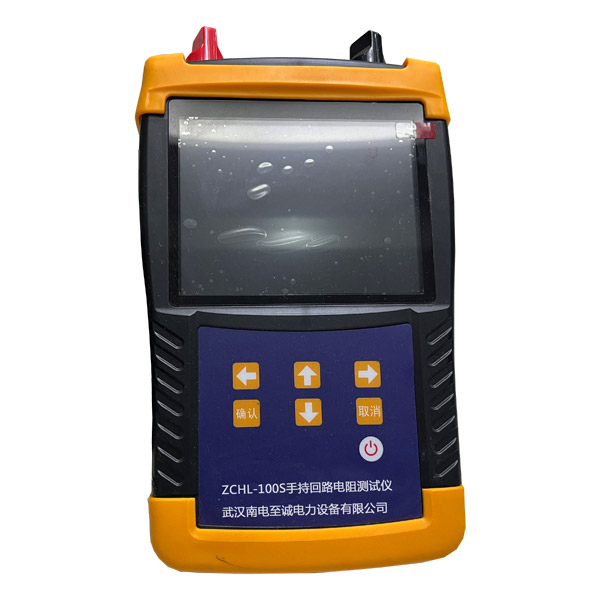

ZCHL-100S手持回路電阻測試儀

產品別稱

手持回路電阻測試儀

參考標準

DL/T845.4-2004，DL/T967-2005，JJG1052-2009

產品優勢

● 方便使用，攜帶方便，功能全面

產品價格：來電咨詢
生產廠家：南電至誠電力設備

全國24小時銷售熱線:

400-871-8761

產品列表

銷售熱線：400-871-8761
羅經理：18086449691

地址：武漢市江夏區佛祖嶺街道鳳凰園中路10號金華視工業園研發樓西邊二樓

郵箱：027-82621016

ZCHL-100S手持回路電阻測試儀，使用鋰電池供電的回路電池測試儀，更加方便了用戶使用。能夠輸出100A電流，在100A輸出時，輸出時長不小于60秒。廣范適用各種電器開關的接觸電阻，回路電阻，焊縫接觸電阻的測量。

儀器操作

1.儀器前部紅色大一些的端子，是電流正，紅色小一些的端子，是電壓正，黑色大一些的端子，是電流負，黑色小一些的端子，是電壓負。

2.儀器開機后，顯示如下：

測試前，首先選擇測試時長，按"時長"鍵選擇測試時長。

選擇好時長后，接好測試線（必須使用自帶的測試線），按"測試/停止"開始測試。

3.測試界面如下：

測試過程中，如果測試時間到，自動停止測試，測試結果保持不變，這時可以按"數據"鍵保存數據，測試過程中，可以按"測試/停止"鍵，人為停止測試。按"返回"鍵，退出當前界面。

4.在界面1下，按"數據"鍵，數據顯示界面如下：

文件名是以年月日時分秒的值來命名的，最新的數據顯示在最上面，循環存儲，不必刪除數據。

5.在界面1下，按"設置"鍵，進行系統時鐘設置，用鍵改變數值，"數據"橫向移位，"返回"鍵保存退出。

功能模塊	說明
I+、 I-	電流輸出接線柱，最大輸出100A。
U+、U-	電壓輸入插孔，最大輸入5V。
顯示屏	5.6寸超大工業級高亮度彩色液晶屏，顯示操作菜單和測試結果。
按鍵	操作儀器用。 “↑↓”為“上下”鍵，選擇移動或修改數據；“←→”為“左右”鍵，選擇移動或修改數據；“確認”鍵，確認當前操作；“取消”鍵，放棄當前操作。儀器電源鍵。短按打開電源，長按關閉電源。如果沒有按鍵操作，5分鐘后儀器自動關機。
RS232接口	連接外置打印機。
充電接口	使用儀器專用充電器進行充電。
USB接口	外接優盤用，用來存儲測試數據，請使用FAT或FAT32格式的優盤；在存儲過程中，嚴禁撥出優盤
