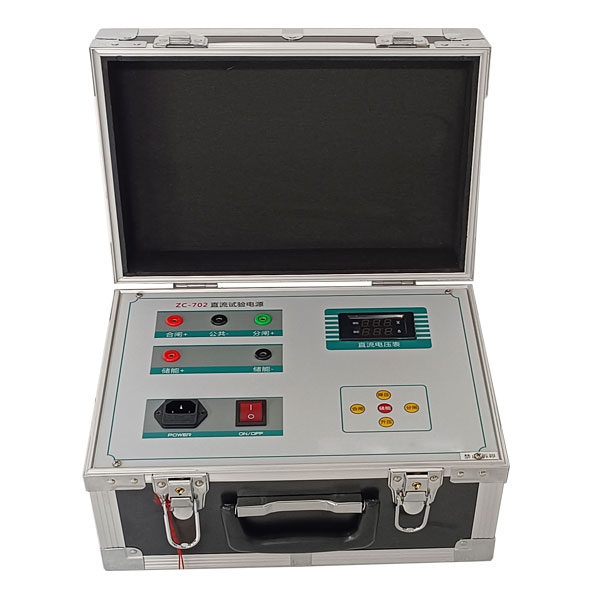

ZC-702可調直流穩壓電源根據部頒《繼電保護及安全自動裝置檢驗條例》和現場對直流試驗電源的要求研制，具有穩壓性能好，調節范圍大，輸出容量大，保護功能完備，輕巧便于攜帶，適用于發電廠，變電站的繼電保護及二次控制回路帶開關及動作電壓試驗，模擬電壓降低時的整組聯動試驗和代替直流電源屏工作電源。也適用于直流繼電器試驗等需要大功率直流試驗電源的場合。

試驗操作
1．直流輸出二芯直流輸出線連接正、負輸出插座至需送電的二次回路。開機后，調整電源至所需值；按正按鈕控制電源輸出。
2．控制輸出三芯直流輸出線連接分、合、負輸出插座至斷路器控制回路；開機后，調整電源至所需值；按分（合）按鈕點動控制電源輸出
3．開關低電壓動作試驗同上連接直流輸出線等；按試驗要求設定操作電壓（例如額定電壓的30%或65%或其它）；按”分、合“操作電源送電鍵，觀察開關是否動作。

產品特點

>穩壓性能好，調節范圍大，輸出容量大，保護功能完備，輕巧便于攜帶，適用于發電廠

技術參數

電源插座	輸入AC220V±10%/50HZ
直流電壓表	顯示當前直流電壓數值
合閘、分閘按鍵	直流電壓啟動或停止
升壓、降壓按鍵	DC10-265V±1%
電流	最大20A（短時工作≤1000ms)，電流≤10A時，輸出時間≤60S
合閘（分閘）輸出端子	紅色端子輸出合閘正電源，黑色端子輸出負電源，綠線端子輸出為分閘正電源
儲能+-	儲能電壓只要儀器開機就有電壓輸出，請注意安全！先開機設置所需要的電壓（默認為DC220V），再關機接線
